Коническая зубчатая передача YLD series

спиральнаяиз алюминияиз стали

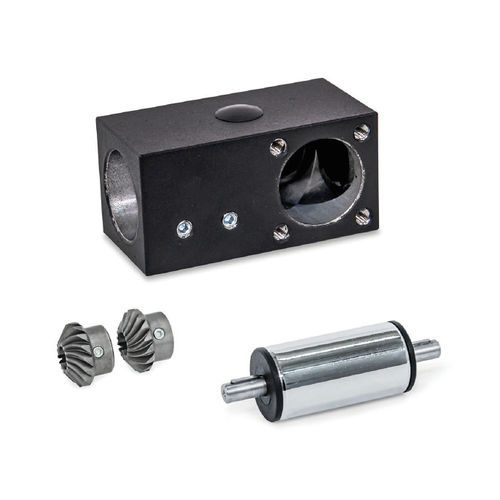

L-угловые редукторы YLD передают вращательные движения между двухтрубными линейными блоками и приводными или передаточными блоками. Входная и выходная стороны смещены на 90°, а оси вращения имеют общую точку пересечения. Угловая шестерня прикручивается к передней стороне торцевой части двухтрубного линейного блока с помощью винтов с внутренним шестигранником, а конические шестерни фиксируются на цапфе вала с помощью параллельных ключей и винтов с внутренним шестигранником. Снятие пластиковых крышек обеспечивает хороший доступ, облегчая регулировку зацепления конических зубчатых колес. Угловые шестерни могут быть заказаны с различными характеристиками для различных применений на основе типов, перечисленных в таблице. Это позволяет комбинировать двухтрубные линейные блоки с различными приводными или передаточными устройствами. Корпус изготовлен из фрезерованного алюминия, а конические зубчатые колеса - из стали с селективной закалкой. Приводной блок состоит из хромированной стальной трубы, а ограничители трубы изготовлены из пластика. Примечание: Для установки угловой передачи необходимо снять заглушку с цапфы двухтрубного линейного блока.
