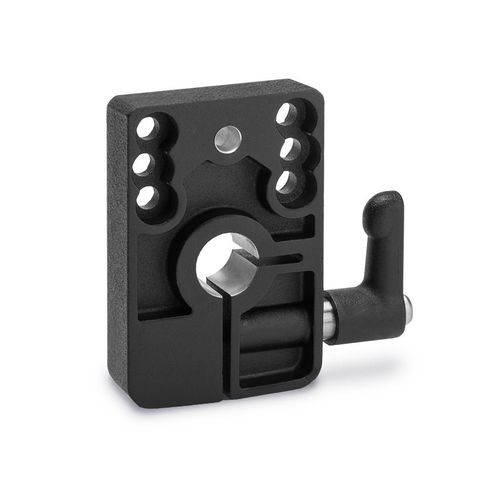

Зажимные пластины могут использоваться для зажима
шпиндели линейных блоков после завершения движения.
Диаметр зажимного отверстия достаточно уменьшить
регулируемым ручным рычагом, чтобы цапфа шпинделя
линейного блока больше не вращается, предотвращая
случайного смещения установленного положения.
Зажимная пластина должна быть выбрана в зависимости от
размера линейного блока, как указано в
таблица. Моментная опора VZDR / VZDV или VZDD необходима
дополнительно требуется для Ø 18 для установки зажимной пластины
пластину. Спиральный штифт обеспечивает надежное
соединение между зажимной плитой и
динамометрической опорой для предотвращения поворота вдоль.
Зажимные пластины и регулируемые ручные рычаги
изготовлены из литого цинка с черным порошковым покрытием,
а зажимные резьбовые вставки изготовлены из
оцинкованной стали.
Продукт, соответствующий требованиям RoHS
---
