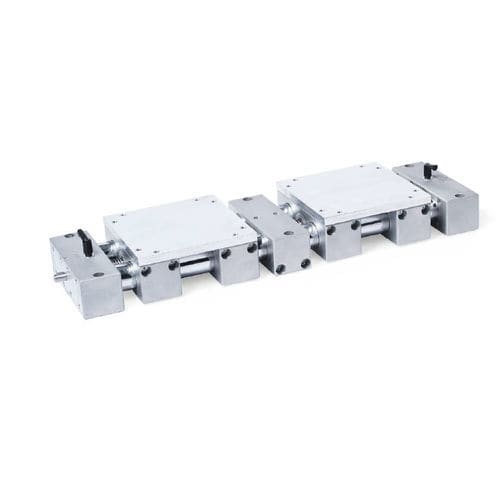

Линейная ось с двойной трубкой PD3D series

ручнаяиз алюминиясверхточная

Направляющие трубы прецизионных двухтрубных линейных блоков PD3D изготовлены из хромированной стали или полированных прецизионных труб из нержавеющей стали. Концевые алюминиевые детали соединяют трубки и образуют вместе с направляющими элементами прецизионную линейную направляющую. Центрированные независимые шпиндели имеют трапецеидальную или мелкую резьбу и шарикоподшипники с обеих сторон. Двойные направляющие элементы со скользящим движением линейно перемещаются по резьбе шпинделя с помощью встроенных гаек шпинделя - независимо от противоположной стороны. Двухтрубные линейные узлы обладают высокой жесткостью на кручение и могут выдерживать большие веса и крутящие моменты. Двойной направляющий элемент распределяет нагрузку между четырьмя направляющими точками, что позволяет выдерживать еще большие нагрузки. Комплектующие детали перечислены в таблицах и уже учтены при выборе линейных блоков. Это гарантирует, например, что длина шеек z1 и z2 соответствует длине крепления принадлежностей. Принадлежности не входят в комплект поставки линейных блоков. Изделие, соответствующее требованиям RoHS
