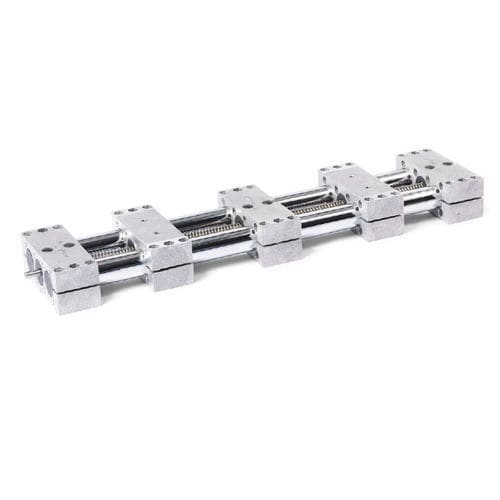

Ручная линейная ось VD3E
с двойной трубкойиз алюминиясверхточная

ручная линейная ось
ручная линейная ось
ручная линейная ось
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Привод
ручная
Тип
с двойной трубкой
Другие характеристики
из алюминия, сверхточная, из нержавеющей стали
Ход

МИН.: 400 mm
(15,748 in)

МАКС.: 1 550 mm
(61,024 in)

Описание

Направляющие трубы двухтрубных линейных блоков изготавливаются из хромированной стали или полированной прецизионных труб из нержавеющей стали. Алюминиевые наконечники соединяют трубки и образуют цельную линейную направляющую вместе с направляющим элементом. Два независимых шпинделя с шарикоподшипниками на каждой стороны установлены в центре. Направление резьбы направление резьбы шпинделей может быть выбрано по желанию для каждой стороны. Вместе с отдельными направляющими элементы, закрепленные гайки шпинделя перемещаются линейно вдоль резьбы шпинделя, независимо от противоположной стороны. Двухтрубные линейные узлы обладают высокой торсионной жесткость при кручении и могут выдерживать большие веса и крутящие моменты. В зависимости от конструкции, перемещаемая деталь перемещаемая деталь крепится к направляющему элементу или сам направляющий элемент устанавливается на месте использования таким образом, что весь линейный блок перемещается вместе. Возможные принадлежности уже учтены при выборе линейных блоков в соответствии с опциями, указанными в таблицах. Это гарантирует, например, что длина цапф z1 и z2 подходят для крепления принадлежностей. Принадлежности не входят в комплект с линейными блоками. Изделие, соответствующее требованиям RoHS

---
