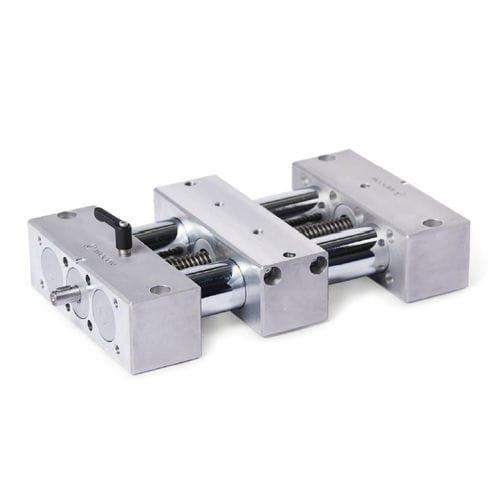

Ручная линейная ось PD1E

с двойной трубкойиз алюминиясверхточная

Круглые направляющие прецизионных двухтрубных линейных блоков поставляются в виде трубок или цельные валы. Они изготавливаются из хромированной или стали с твердым хромовым покрытием или полированной нержавеющей стали. Концевые части из алюминия соединяют трубки или сплошные валы и образуют точную линейную направляющую вместе с направляющим элементом. На центрированный непрерывный шпиндель имеет трапецеидальную или мелкую резьбу и шарикоподшипники с обеих сторон. На одиночный направляющий элемент перемещается линейно вдоль по резьбе шпинделя с помощью встроенной гайки шпинделя. На сайте одиночный направляющий элемент имеет либо скользящую, либо роликовую направляющую. Двухтрубные линейные узлы обладают высокой торсионной жесткость при кручении и могут выдерживать большие веса и крутящие моменты. В зависимости от требований, перемещаемая деталь перемещаемая деталь крепится к направляющему элементу или сам направляющий элемент устанавливается в месте таким образом, весь линейный блок перемещается вместе. Комплектующие детали перечислены в таблицах и уже учтены при выборе линейных блоков. Это гарантирует, например, что что длина шеек z1 и z2 подходит для крепления принадлежностей. Принадлежности не входят в комплект поставки линейных блоков. Продукт, соответствующий требованиям RoHS
