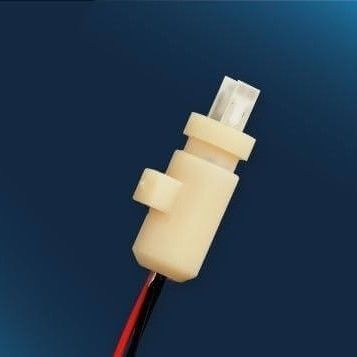

Термический датчик расхода FDS.A

массовыйдля контроля процессадля газов

Обзор продукта
Диапазон расхода 0–100 м/с; рабочая температура -20 °C до +150 °C. Тепловой датчик расхода газа, предназначенный для промышленного мониторинга, дозирования газа и inline-измерений.

Описание продукта
Датчик расхода газа с развязанными нагревательными и температурными элементами. Размеры hotmelt-корпуса и сопротивления элементов идентичны FS7. Совместим с демонстрационной платой Flow от iST. Тепловая схема на компактном керамическом подложке облегчает механическую и гидравлическую интеграцию.

Преимущества и характеристики датчика FDS.A

• Минимизированный кроссток для высокой чувствительности при малых расходах
• Долговременная стабильность благодаря проверенной технологии тонкопленочного платины
• Отсутствие движущихся частей повышает эксплуатационную надежность
• Подходит для различных технических газов и промышленных применений
• Простая гидравлическая и электронная интеграция с использованием стандартных проводов
• Легкая калибровка и воспроизводимая реакция в широком динамическом диапазоне

Семейство датчиков потока FS (кратко)
Тепловые датчики массового расхода FS от iST сочетают чувствительность при низких расходах, широкий измерительный диапазон и относительно быстрое время отклика. Нагревательные и температурные структуры с защитным стеклянным покрытием размещены на компактном керамическом чипе, что позволяет компактно монтировать их в различных геометриях каналов. Применения: мониторинг медицинских газов, промышленные системы дозирования газа, непрерывная оценка работы фильтров. Возможны индивидуальные адаптации и варианты сборки корпуса.

Цены (за штуку)
Количество (штук) - Цена (за штуку)
1-9 - CHF 40.69
10-49 - CHF 28.33
50-100 - CHF 25.24

Технические характеристики

• Наименование продукта (вариант): FDS.A.1L.195
• Измеряемая среда: расход газа
• Направление потока: однонаправленное (анемометрическое)
• Рабочий температурный диапазон: -20 °C до +150 °C
• Размер чипа / размеры корпуса: корпус ø6 x 14 мм; чип 4 x 2.4 мм (вне корпуса)
• Тип соединения: многожильные провода Cu/Ag AWG 30/7, изоляция PTFE, 2x красный (нагреватель), 2x черный (температура)
• Размер проводов: 195 мм длина от кромки корпуса, 5 мм оголено
• Диапазон расхода (режим full bridge): 0–100 м/с
• Диапазон расхода (режим CTA): 0–100 м/с
• Время отклика t63: ≈200 ms (переход 0→10000 sccm)
• Чувствительность отклика: 0,01 м/с
• Подложка: керамика
• Код продукта: 155846
