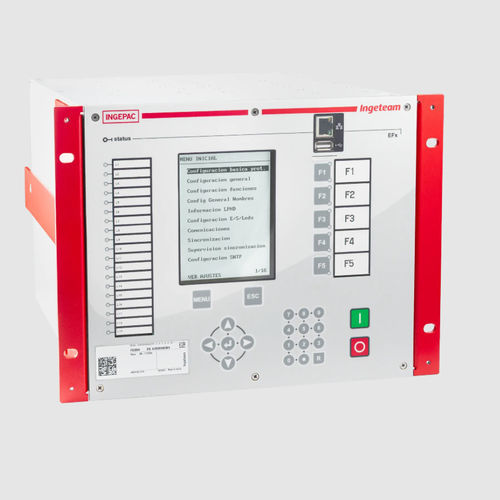

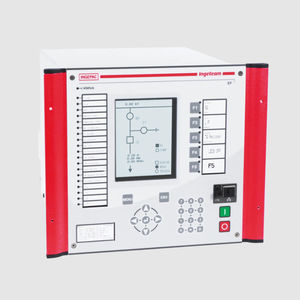

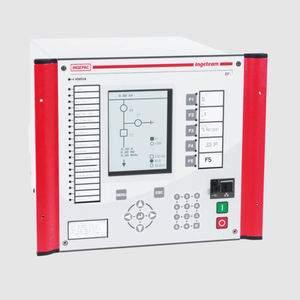

Защитное реле фазы INGEPAC EF BD eXtended

токанапряжениятока перегрузки

Обзор
Центральный блок для дифференциальной защиты шин в ПС с использованием процессной шины IEC 61850.

Описание продукта

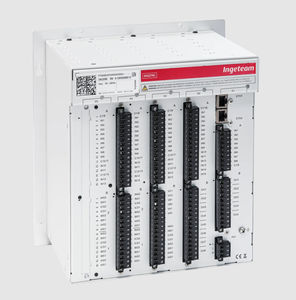

INGEPAC EF BD eXtended от Ingeteam выполняет роль центрального блока дифференциальной защиты шин для схем до 24 ячеек и нескольких зон защиты. Сбор аналоговых и цифровых сигналов от ячеек осуществляется по IEC 61850 GOOSE и Sampled Values (MSV); блок выполняет дифференциальные алгоритмы и формирует команды отключения/управления.

Ключевые данные

• Поддержка до 24 ячеек и до 5 зон защиты
• Вход process-bus: MSV (IEC 61850-9-2LE / IEC 61869-9)
• Сигнализация отключения/управления по GOOSE (IEC 61850-8-1)
• Поддерживаемые протоколы: IEC 61850, DNP3.0, IEC 870-5-103/104, Modbus, PROCOME

Функции защиты

• Дифференциальная единица 87B
• Супервизия / проверочная зона
• Дифференциальная сигнализация
• Подавление пускового тока и устойчивость при пуске
• 50BF отказ выключателя (фаза и нейтраль)
• 87B перегрузка по току фаза и нейтраль
• Мертвая зона, несоответствие разъединителя, динамическая зона
• 86 блокировка при закрытии, супервизия CT и VT

Характеристики

• Нативная платформа IEC 61850 с высокоточным измерением и осциллографической записью
• Сбор данных с MSV и цифровых входов/выходов
• Резервирование: PRP, HSR или link-failure
• Автоматизация и логическое программирование по IEC 61131-3

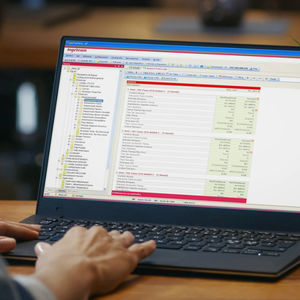

• Инструмент конфигурации: pacFactory

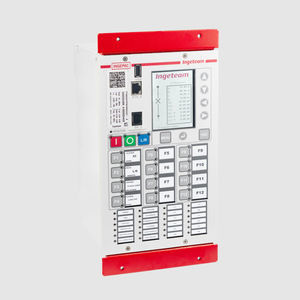

• Панельный дисплей для локального мониторинга
• Синхронизация времени:
  • SNTP
  • IEEE 1588 v2 (PTP)
  • IRIG-B
  • PPS

Кибербезопасность

• Соответствие требованиям IEC 62351, IEC 62443 и IEEE 1686
• Управление учетными записями пользователей и ролевой контроль доступа (RBAC)
• Управление сессиями, аудит и syslog
• Контроль портов связи, управление обновлениями ПО/прошивки
• Шифрование: HTTPS, SFTP, SSH, CMS/PKCS#7
• Межсетевой экран, защита от вредоносных программ и управление сертификатами (LDAP)

Применение

• Защита, автоматизация и управление в трансмиссионных и распределительных подстанциях
• Smart Grids и схемы защиты энергетических сетей

Медиа и загрузки
Страница продукта содержит изображения, внутреннее видео и загружаемую брошюру (PDF).

Технические характеристики

• До 24 ячеек и 5 зон
• Вход MSV: IEC 61850-9-2LE (process bus)
• GOOSE отключение/управление: IEC 61850-8-1
• Протоколы: IEC 61850, DNP3.0, IEC 870-5-103/104, Modbus, PROCOME
• Резервирование: PRP, HSR, link-failure
• Автоматизация: IEC 61131-3
• Захват Sampled Values: IEC 61850-9-2 / IEC 61869-9
• Синхронизация: SNTP, IEEE 1588 v2 (PTP), IRIG-B, PPS
• Конфигурация: pacFactory
• Комплексные функции кибербезопасности согласно IEC 62351 / IEC 62443 / IEEE 1686
