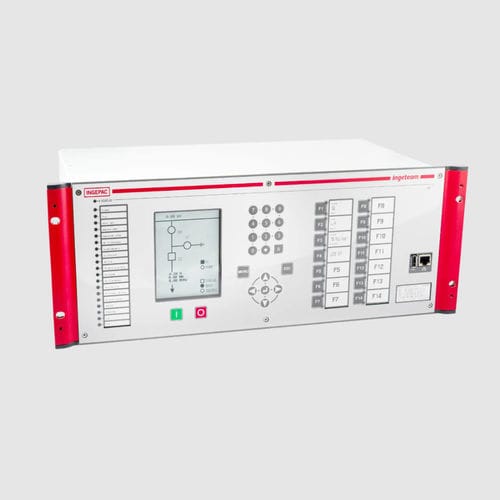

Защитное реле отсутствие фазы INGEPAC EF LD

тока перегрузкискачков напряженийнедонапряжение

Название продукта
INGEPAC EF LD

Описание
INGEPAC EF LD — релейная защита по дифференциалу линии для защиты с разделёнными фазами, предназначенная для воздушных линий передачи и кабельных линий всех уровней напряжения. Обеспечивает полный набор функций защиты, опции дистанционной защиты и расширенные возможности измерений, записи и связи для подстанций и промышленных применений.

Дифференциальная защита

• 87, 87LG, 87N
• Ограничение и блокировка 2-й гармоники
• Перевозбуждение V/f и блокировка 5-й гармоники
• Дирекционная супервазиия
• Детектор насыщения
• Компенсация нагрузки
• Функция 86 (отказ выключателя)
• Контроль срабатывания

Дистанционная защита

• 21 Квадрат/ MHO
• 21 Высокая скорость
• Расширение зоны 1
• Двухцепные линии, последовательная компенсация и совместимость с емкостными трансформаторами
• Резервная защита трансформатора

Другие функции

• SOTF (switch-on-to-fault)
• 27, 59, 59N, 47 (V2) — функции по напряжению (минимум/максимум)
• 81M / 81 ROCOF
• 3x50/51 (67), 50N/51N (67N), 50G/51G
• 46TOC (67Q), 46IOC (67Q)
• 46FA обнаружение открытой фазы
• 50 CSC торможение 2-й гармоники
• Блокировка 2-й и 5-й гармоник
• 37 пониженный поток (потеря возбуждения)
• 49 тепловое изображение, 49T (только с RTD)
• 32 измерение мощности

Основные характеристики

• Нативная платформа IEC 61850
• Высокоточные измерения и осциллографическая запись
• Поддерживаемые протоколы: IEC 61850, DNP3, IEC 870-5-103/104, Modbus, PROCOME
• Сетевой резерв: PRP, HSR или устойчивость к отказу канала
• Автоматика и логика по IEC 61131-3
• Захват Multicast Sampled Values (MSV) по IEC 61850-9-2 / IEC 61869-9
• Синхронизация: SNTP, IEEE 1588 v2 (PTP), IRIG-B или PPS
• Инструмент конфигурации: pacFactory
• Дисплей для локальной визуализации

Кибербезопасность

• Соответствие IEC 62351, IEC 62443 и IEEE 1686-2013
• Управление учетными записями и контроль доступа на основе ролей (RBAC)
• Контроль попыток доступа и управление сессиями
• Аудит и журналы безопасности (syslog)
• Включение/отключение коммуникационных портов
• Управление обновлениями ПО/прошивки
• Криптография: HTTPS, SFTP, SSH, CMS/PKCS#7
• Безопасный доступ к веб-интерфейсу и SFTP
• Защита от вредоносного ПО и межсетевой экран
• Управление сертификатами (LDAP)

Ключевые данные

• Мультиконцевая применяемость: подходит для топологий с 2 и 3 терминалами
• Полная дистанционная функция: до 5 зон Quad/MHO дистанционной защиты (опция)
• Мультивыключательное применение: независимые входы ТТ

Применения и семейство

• Области: Smart Grids, Передача, Распределение
• Семейство продукции: Защита и управление

Материалы и документация

• Демонстрационное видео и MP4 доступны
• Технический лист / каталог доступен в PDF

Технические характеристики / спецификации

• Тип: Дифференциальная защита линии с разделёнными фазами
• Функции защиты: 87, 87LG, 87N, ограничение/блокировка 2-й гармоники, блокировка 5-й гармоники, 86, 50/51 и варианты нейтрали/земли
• Дистанционная защита: 21 Quadrilateral/MHO, 21 высокая скорость, расширение зоны 1, до 5 зон (опция)
• Совместимость с двойными линиями, последовательной компенсацией и емкостными трансформаторами
• Озциллографическая запись и высокоточное снятие измерений
• Поддержка промышленных протоколов: IEC 61850, DNP3, IEC 870-5-103/104, Modbus, PROCOME
• Сетевая резервирование: PRP, HSR или устойчивость к отказу канала
• Захват MSV по IEC 61850-9-2 / IEC 61869-9
• Синхронизация: SNTP, IEEE 1588 v2 (PTP), IRIG-B, PPS
• Автоматизация и логика: IEC 61131-3
• Кибербезопасность: IEC 62351, IEC 62443, IEEE 1686; RBAC; syslog; HTTPS/SFTP/SSH; межсетевой экран; управление сертификатами
• Инструмент конфигурации: pacFactory
• Доступные материалы: изображения, MP4 видео, технический паспорт (PDF)
• Марка: Ingeteam
