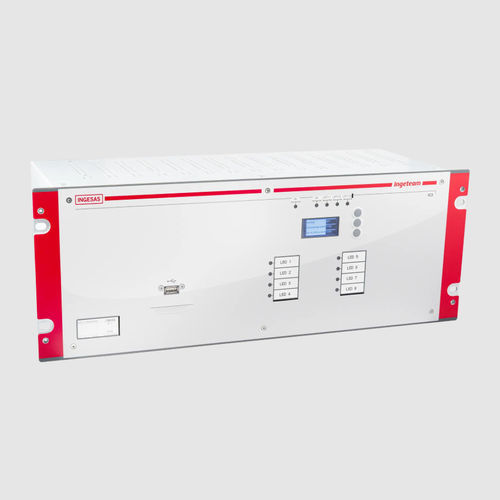

Мосток связи INGESAS IC3

для обеспечения безопасностипромышленныйдля телеметрии

Описание продукта
INGESAS IC3 — это коммуникационный шлюз и РТУ, разработанные для сбора всей информации подстанции (тревоги, состояния, измерения, счетчики и т.д.) и передачи её в центральные пункты диспетчерского управления. Устройство также принимает команды и задание с центральных пунктов и передаёт их соответствующим IED, а также выполняет логики на уровне подстанции.

Функции

• Сбор всей информации подстанции (тревоги, состояния, измерения, счетчики и т.д.) и передача её в различные центральные пункты в соответствии со стандартами телемеханики.
• Приём команд и заданий от центральных пунктов и их пересылка соответствующим IED.
• Выполнение общих логик на уровне подстанции с использованием данных от позиционных IED.
• Разработка логик с помощью инструментов, соответствующих IEC 61131-3.
• Включение мер кибербезопасности: брандмауэр, шифрование, управление пользователями и политики доступа.
• Работа в качестве эталона синхронизации времени для подключённых устройств через IEEE 1588, IRIG-B, SNTP или протоколы телемеханики.

Модели

• INGESAS IC3 form factor 0: блок управления подстанцией в модульном шасси с физическими входами/выходами и светодиодной индикацией.
• INGESAS IC3 form factor 4: блок управления подстанцией в шасси высокой плотности для коммуникаций.

Протоколы

• IEC 61850: клиент / сервер
• IEC 60870-5-101: мастер / ведомый
• IEC 60870-5-104: клиент / сервер
• IEC 60870-5-103: мастер
• DNP 3.0: мастер / ведомый
• MODBUS RTU и TCP: мастер / ведомый
• PROCOME Serial и TCP: мастер
• OPC-UA: клиент / сервер

Кибербезопасность

• Соответствие IEC 62351, IEC 62443 и IEEE 1686-2013.
• Безопасные протоколы связи: HTTPS, SSH / SFTP, Syslog, LDAP, DNP, OPC UA.
• Использование цифровых сертификатов: HTTPS, SSH, VPN.
• Шифрование TLS 1.2.
• Управление учетными записями пользователей и разграничение доступа на основе ролей (RBAC).
• Контроль числа попыток входа, управление сессиями и аудит/логи безопасности (syslog).
• Включение/отключение коммуникационных портов, управление обновлениями ПО/прошивки, защита от вредоносного ПО и брандмауэр.

Ключевые данные

• Резервирование: hot-hot, hot-standby и hot-warm.
• Встроенный веб-сервер на базе HTML5.
• Программируемая логика в соответствии с IEC 61131-3.

Применения

• Smart Grids
• Передача энергии
• Распределение

Технические характеристики

• Тип продукта: Gateway и RTU для автоматизации подстанций и телемеханики.
• Модели: Form factor 0 (модульное шасси с физическими I/O и индикаторами) и Form factor 4 (шасси высокой плотности для коммуникаций).
• Поддерживаемые протоколы: IEC 61850, IEC 60870-5-101/104/103, DNP3.0, MODBUS RTU/TCP, PROCOME Serial/TCP, OPC-UA.
• Кибербезопасность: IEC 62351, IEC 62443, IEEE 1686-2013; HTTPS/SSH/SFTP; цифровые сертификаты; TLS 1.2; RBAC; syslog; брандмауэр; управление патчами.
• Функции синхронизации: IEEE 1588, IRIG-B, SNTP.
• Встроенный веб-сервер (HTML5) для визуализации и эксплуатации.
• Варианты резервирования: hot-hot, hot-standby, hot-warm.
• Маркировка продукта: SAS (Substation Automation Systems).
