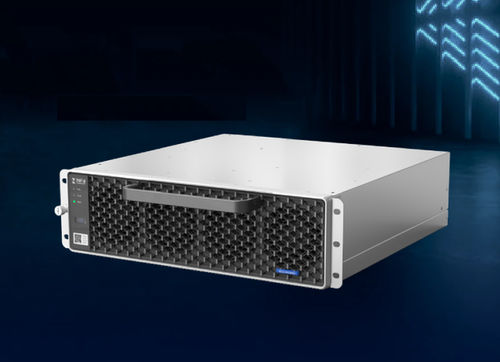

Module de charge для электрических транспортных средств REG1K0200G

EVбыстрая DC

Обзор продукта
REG1K0200G — высокомощный AC/DC модуль зарядки, разработанный для станций быстрой зарядки электромобилей. Поддерживает функцию переменного коэффициента мощности (VPF), имеет трехфазный 4‑проводный вход и обеспечивает до 62,5 кВт постоянной мощности при диапазоне выходного напряжения 200 Vdc–1000 Vdc. Соответствует требованиям EMC/EMI класса B, сертифицирован TUV CE, cTUVus и KC.

Ключевые характеристики

• Интегрированный входной AC контактор, обеспечивающий нулевую реактивную мощность в режиме ожидания
• Переменный коэффициент мощности (VPF), PF регулируется от 0,8 опережения до 0,8 запаздывания
• Высокая эффективность: пик ≥97,5 %, при полной нагрузке ≥97 %
• Конформное покрытие и заливка клеем для повышения надежности
• Номинальная DC мощность 62,5 кВт и максимальная компенсация реактивной мощности ±62,5 kVar
• Соответствие EMC/EMI классу B

Кривые характеристик
Включает: мощность выхода vs входное напряжение; выходное напряжение vs выходной ток; мощность выхода vs температура окружающей среды.

Технические характеристики

• Рабочая среда
  - Рабочая температура: -40°C до +75°C, понижение мощности при температуре выше 55°C
  - Транспортировка/хранение: -40°C до +75°C
  - Относительная влажность: ≤95% RH, без конденсации
  - Высота над уровнем моря: до 4000 м
  - Атмосферное давление: 79 kPa до 106 kPa
  - Охлаждение: принудительная воздушная вентиляция
  - Степень защиты: IP20
  - Уровень шума: Стандарт ≤65 дБ; режим снижения шума ≤60 дБ; бесшумный режим ≤55 дБ
• Вход AC
  - Частота: 45 Гц до 65 Гц
  - Входное напряжение: 3 фазы + PE, 260 Vac до 530 Vac
  - Номинальные напряжения: 380/400/480 Vac
  - Макс. входной ток: 120 A
  - Коэффициент мощности: ≥0,99
  - Диапазон регулировки PF: 0,8 опережение до 0,8 запаздывание
  - Компенсация реактивной мощности: -62,5 kVar до +62,5 kVar
  - Потребляемая мощность в режиме ожидания: <8,2 W
  - Интегрированный входной AC контактор для режима ожидания без реактивной мощности
  - THDi: ≤5%
• Выход DC
  - Макс. выходная мощность: 62,5 кВт
  - Диапазон выходного напряжения: 200 Vdc до 1000 Vdc
  - Диапазон постоянной мощности: 312,5 Vdc до 1000 Vdc
  - Выходной ток: 0 до 200 A
  - Точность регулирования напряжения: <±0,5%
  - Точность регулирования тока: ≤±1%
  - Равномерность распределения тока: <±1%
  - Пиковая эффективность: ≥97,5%
  - Эффективность при полной нагрузке: ≥97%
• Управление
  - Коммуникация: CAN bus, до 40 силовых модулей в параллели
  - Индикаторы: зеленый светодиод = нормальная работа; желтый = тревога; красный = отказ
  - Адресация: автоматическое определение адреса; панельный вращающийся переключатель для групповой настройки
  - ESTOP: срабатывание реле сухим контактом 5 V/12 V (при срабатывании выходное напряжение падает)
• Аварии и защита
  - Перенапряжение/пониженное напряжение на входе: автоматическое отключение; при восстановлении напряжения возвращается в режим ожидания и требует команды запуска от блока мониторинга для возобновления выхода
  - Перенапряжение на выходе: автоматическое отключение; ручной перезапуск после нормализации напряжения
  - Перегрузка/короткое замыкание: автоматическое отключение; после устранения условия возвращается в режим ожидания и требует команды запуска от блока мониторинга для возобновления выхода
  - Перегрев: автоматическое отключение; при снижении температуры до нормы возвращается в режим ожидания и требует команды запуска от блока мониторинга для возобновления выхода
• Надежность и безопасность
  - Сертификации: TUV CE, cTUVus, KC
  - EMC/EMI: EN IEC 61851-21-2:2021 Класс B
  - Стандарты безопасности: IEC 61851-1:2023, IEC 61851-23:2023, EN IEC 61851-1:2019
  - MTBF: >300 000 ч
• Механические параметры
  - Габариты (Ш × Г × В): 385 mm × 403 mm × 110 mm
  - Вес: 28 kg
