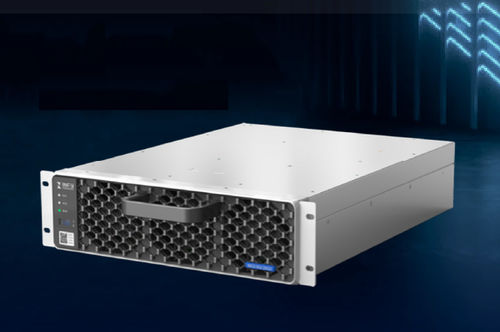

Модуль ввода/вывода ACDC REG1K5125G2

Обзор продукта
REG1K5125G2 — это AC‑DC силовой модуль для Megawatt Charging System (MCS), разработанный для высокомощной быстрой зарядки электромобилей с поддержкой функции Variable Power Factor (VPF) для регулирования коэффициента мощности и компенсации реактивной мощности. Предназначен для 3‑фазного входа переменного тока без нейтрали; обеспечивает широкий диапазон настройки PF, значительную компенсацию реактивной мощности, высокую эффективность, высокую плотность мощности и низкие искажения гармоник. Сертификации: TUV CE, cTUVus.

Ключевые особенности

• Соответствует требованиям MCS по напряжению 1500 В
• Номинальная мощность: 50 кВт; PF регулируется от 0.8 опережающего до 0.8 отстающего; компенсация реактивной мощности до ±50 kVar
• Установка на стойку, совместима с модулями платформы G2
• Пиковая эффективность ≥97,7 %; эффективность при полной нагрузке ≥97 % (@1500 В)
• Конформное покрытие и заливка для повышения защиты и надежности
• Широкий диапазон выходного напряжения: 150 Vdc–1500 Vdc

Данные производительности

• Выходная мощность и кривая коэффициента мощности
• Выходная мощность и кривая зависимости от температуры окружающей среды
• Выходная мощность и кривая зависимости от входного напряжения
• Выходное напряжение и выходной ток

Технические характеристики
Рабочая среда
Температура эксплуатации: -40°C…+75°C (понижение мощности выше 55°C)
Температура при транспортировке/хранении: -40°C…+70°C
Относительная влажность: ≤95 % RH, без конденсации
Высота над уровнем моря: до 2000 м
Атмосферное давление: 79 kPa–106 kPa
Охлаждение: принудительная вентиляция
Шум: стандартный режим ≤80 дБ; режим шумоподавления ≤65 дБ; тихий режим ≤55 дБ

AC вход
Частота: 45 Hz–65 Hz
Вход: 3‑фаза + PE, 260 Vac–530 Vac (номинал 380 Vac / 480 Vac)
Максимальный входной ток: 95 A
Коэффициент мощности: ≥0.99
Диапазон регулировки PF: 0.8 опережающее ~ 0.8 отстающее
Режимы работы: стандартный, управление постоянным PF, чистая компенсация реактивной мощности, комбинированный активный+реактивный выход
Компенсация реактивной мощности: -50 kVar…+50 kVar
Потребляемая мощность в режиме ожидания: <10 W
THDi: ≤5 %

DC выход
Макс. выходная мощность: 50 kW
Диапазон выходного напряжения: 150 Vdc–1500 Vdc
Диапазон постоянной мощности: 400 Vdc–1500 Vdc
Ток: 0–125 A
Точность регулирования напряжения: < ±0.5 %
Точность регулирования тока: ≤ ±1 %
Согласование тока: ≤ ±3 %
Пиковая эффективность: ≥97,7 %
Эффективность при полной нагрузке: ≥97 % @1500 V

Управление
Связь: CAN‑шина; до 40 модулей параллельно
Индикаторы: зеленый = нормальная работа, желтый = авария, красный = отказ
Адресация: автоматическое определение адреса; панельный переключатель для групповых настроек
ESTOP: релейный вход сухого контакта 5 V–15 V; выходное напряжение должно упасть с 1500 Vdc до <60 Vdc в течение 300 ms

Аварии и защита
Входное перенапряжение/пониженное напряжение: автоматическое отключение; при восстановлении напряжения переход в режим ожидания и требуется команда запуска от контроллера для восстановления выхода
Перенапряжение на выходе: автоматическое отключение; ручной перезапуск после нормализации напряжения
Перегрузка/короткое замыкание: автоматическое отключение; после устранения — переход в режим ожидания и требуется команда запуска
Перегрев входа: автоматическое отключение; после охлаждения — режим ожидания и требуется команда запуска

Надежность и безопасность
Сертификации: TUV CE, cTUVus
EMC/EMI: EN IEC 61851-21-2:2021 Class B
Стандарты безопасности: IEC 61851-1:2023; EN IEC 61851-1:2019; EN 61851-23:2014; IEC 61851-23:2023; UL 2202:2022
MTBF: >300 000 ч

Механические параметры
Габариты (Ш×Г×В): 300 × 416 × 84 mm
Масса: ≤20 kg

Сводка модели

• Модель: REG1K5125G2
• Макс. выходная мощность: 50 kW
• Диапазон выходного напряжения: 150 Vdc–1500 Vdc (постоянная мощность 400 Vdc–1500 Vdc)
• Макс. выходной ток: 125 A
• Диапазон PF: 0.8 опережающее ~ 0.8 отстающее; компенсация реактивной мощности ±50 kVar
• Пиковая эффективность ≥97,7 %; эффективность при полной нагрузке ≥97 % @1500 V
• AC вход: 3‑фаза + PE, 260 Vac–530 Vac (номинал 380 Vac/480 Vac), макс входной ток 95 A
• Связь: CAN‑шина, до 40 модулей параллельно
• Сертификации: TUV CE, cTUVus
• Габариты: 300 × 416 × 84 mm; Масса ≤20 kg
