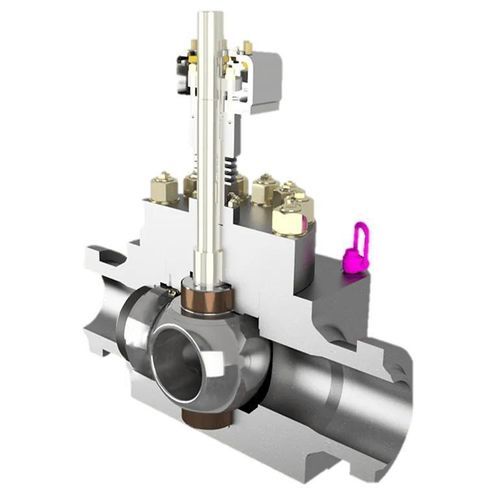

Клапан со сферическим золотником O-Rex™

пневматическийэлектрическийдля регулировки

Обзор продукта
Двойной эксцентричный шаровой клапан O-Rex™ разработан для тяжелых условий эксплуатации, обеспечивая низкий момент привода, длительные интервалы обслуживания и надежное двунаправленное перекрытие. Он сочетает в себе стабильность конструкции с шаром, установленным на опорах (trunnion), с двукратным эксцентричным движением и корпусом без полостей для предотвращения накопления давления. Твердые покрытия и высоконадежные подшипники уменьшают износ и обслуживание. Подходит для критических отраслей: нефть и газ, СПГ, водород и нефтехимия.

Ключевые особенности

• Бескамерная конструкция предотвращает накопление давления для длительной надежности.
• Двойное эксцентричное движение снижает трение для плавной работы.
• Механизм с торцевым прижатием обеспечивает плотное двунаправленное перекрытие.
• Максимальное рабочее давление до 430 barg.
• Боковой или верхний доступ для обслуживания.
• Доступные размеры: от 1" до 24".
• Опции седла: металлическое или мягкое.
• Классы: 150–450.
• Подходит для работы On/Off и для регулирования.
• Применение: СПГ, переработка, пар и водород.
• Диапазон рабочих температур: -254°C до +600°C.

Технические характеристики
Типы сред: Водород; PTA; Многокомпонентные среды; Пар; Углеводороды; Сжиженный природный газ (LNG); Газ
Размер порта (дюймы): 1 до 24
Максимальное рабочее давление (barg): 430
Материал: Углеродистая сталь; Нержавеющая сталь; Низколегированная сталь; Никелевый сплав; Дуплекс и супердуплекс; Титан
Коды проектирования: ASME B16.34; API 6D; ASME VIII Div.1; ASME VIII Div.2
Температурные пределы (°C): -254 до 600
Сертификация: PED; NACE; SIL3; CRN; ABS; DNV; LR; BV; CU-TR; API 607; API 6FA; ISO 15848; ISO 10497

Технические данные

• Модель: O-Rex™
• Производитель / Бренд: IMI Truflo Italy
• Максимальное рабочее давление: 430 barg
• Диапазон размеров порта: 1" до 24"
• Доступные материалы: углеродистая сталь, нержавеющая сталь, низколегированная сталь, никелевый сплав, дуплекс & супердуплекс, титан
• Варианты седла: металлическое седло или мягкое седло
• Классы: 150 – 450
• Типы сервиса: On/Off & Регулирующий
• Применяемые среды: Водород, PTA, Многокомпонентные среды, Пар, Углеводороды, LNG, Газ
• Диапазон температур: -254°C до +600°C
• Коды проектирования и соответствия: ASME B16.34, API 6D, ASME VIII Div.1, ASME VIII Div.2
• Сертификации: PED, NACE, SIL3, CRN, ABS, DNV, LR, BV, CU-TR, API 607, API 6FA, ISO 15848, ISO 10497
