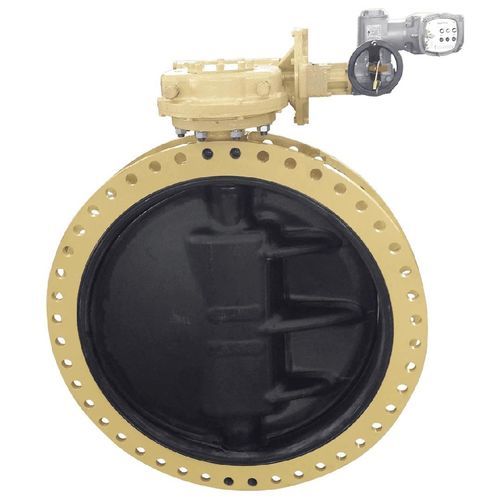

Шлюзовый затвор на клапане DS

с круглым основанием

Обзор продукта
Соосная бабочковая заслонка с резиновой облицовкой IMI Orton серия DS обеспечивает надёжную герметичность и низкие требования к обслуживанию для промышленных систем регулирования потока. Расчёт до 20 бар, конструкция включает самоцентрирующийся диск, полную двойную уплотняющую систему для защиты штока от среды и самосмазывающиеся легированные втулки. Диапазон размеров 1,5–108 in; корпуса: wafer, lugged и двойной фланец. Серия DS подходит для коммунальных систем, очистки воды, противопожарных систем, морских и шламовых/рассолных применений.

Ключевые характеристики

• Внутреннее резиновое седло и заменяемая облицовка для герметичности
• Самоцентрирующийся диск снижает износ и повышает стабильность
• Самосмазывающиеся легированные втулки для длительного срока службы
• Двойное уплотнение защищает шток от попадания рабочей среды
• Широкий диапазон размеров: 1,5–108 in
• Рабочее давление до 20 бар
• Конструкция соответствует API 609

Области применения

• Коммунальные и промышленные водопроводы
• Очистка питьевой и промышленной воды
• Системы пожаротушения и подавления огня
• Морские установки и применение с морской водой
• Обработка шламов, рассолов и агрессивных жидкостей

Конфигурации корпуса

• Wafer
• Lugged
• Двойной фланец

Примечания по конструкции и материалам

• Соосная конструкция клапана с внутренней резиновой облицовкой
• Корпуса доступны в различных металлических материалах в зависимости от условий эксплуатации
• Проектирование для низкого обслуживания: заменяемая облицовка и долговечные втулки

Характеристики / Технические данные

• Типы сред: жидкость, газ, вода, пар, воздух, сточные воды, противопожарные среды
• Диаметр прохода (in): 1,5–108
• Максимальное рабочее давление (barg): 20
• Варианты материалов: вязкий чугун; углеродистая сталь; нержавеющая сталь; алюминиево-бронзовый сплав; дуплекс и супердуплекс; титан; никелевый легированный сталь
• Коды проектирования: ASME B16.34; ASME VIII; API 609; UL1091
• Температурные пределы (°C): -20 до 150
• Сертификации: PED; NACE; SIL3; CU-TR
• Особенности: самоцентрирующийся диск; двойная защита штока; заменяемая резиновая облицовка; самосмазывающиеся легированные втулки
