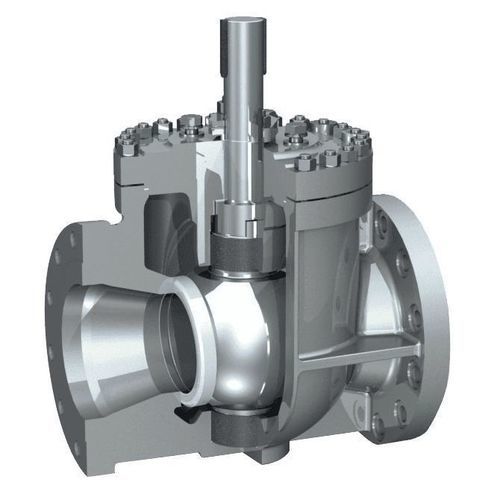

Клапан со сферическим золотником

с ручным управлениемизоляционныйдля остановки

Краткое описание
Верхней загрузки (top-entry) беспружинный шаровой клапан с трюннионной опорой, клиновым седлом и самовыравнивающимися уплотнениями для герметичного перекрытия и возможности проведения обслуживания в линию; предназначен для тяжелых условий эксплуатации, высокого давления и криогенных/высокотемпературных диапазонов.

Ключевые характеристики

• Конструкция с клиновым седлом обеспечивает герметичное перекрытие, а саморегулирующиеся седла поддерживают стабильную герметичность.
• Топ-энтри конструкция позволяет выполнять обслуживание в линию, минимизируя простой.
• Шар с опорой trunnion для надежной поддержки при больших перепадах давления.
• Двухстороннее пожаробезопасное уплотнение и антистатическая конструкция.
• Шток с защитой от вырывания (anti‑blowout) для повышения безопасности.
• Поддержка ручного и исполнительного (приводного) управления.
• Температурный диапазон от -254°C до +320°C в зависимости от материалов и конфигурации.

Области применения

• Нефтегазовая добыча и транспорт
• Нефтехимические заводы
• Заводы сжиженного природного газа (СПГ)
• ПТА-предприятия
• Водородные сервисы и установки, готовые к H2
• Пар, углеводороды и многокомпонентные среды

Конструкция и опции

• Трюннионная конструкция шара обеспечивает стабильную работу в условиях высокого давления и тяжелых режимов.
• Самовыравнивающиеся седла с клиновой геометрией для плотного перекрытия и долговременной герметичности.
• Доступные материалы: углеродистая сталь, нержавеющие стали, низколегированные стали, никелевые сплавы, дуплекс и супердуплекс, титан; другие материалы по запросу.
• Типы присоединений: ANSI, NORSOK, сварные концы и другие варианты по запросу.
• Конфигурации оптимизированы для ручного или автоматизированного (с приводом) управления.

Производительность и безопасность

• Максимальное рабочее давление до 250 barg в зависимости от размера и выбора материала.
• Двухстороннее пожаробезопасное уплотнение и антистатические решения для обеспечения безопасности в критических приложениях.
• Шток с защитой от вырывания и конструктивные меры для минимизации утечек и поддержания целостности в жестких условиях.

Стандарты и сертификации

• Коды проектирования: API 6D, ASME B16.34, ASME VIII Div.1, ASME VIII Div.2.
• Сертификации: PED, NACE, SIL3, ABS, DNV, LR, BV, CU-TR, API 607, API 6FA, ISO 15848, ISO 10497.

Перекачиваемые среды

• Газы
• Водород
• Процессные жидкости PTA
• Многокомпонентные углеводородные среды
• Пар
• Углеводороды
• Сжиженный природный газ (LNG)

Примечания
Топ-энтри конструкция обеспечивает обслуживание в линии и сокращает время простоя; пригодность для тяжелых режимов, высоких давлений и криогенных/высокотемпературных условий зависит от выбранных материалов и конфигурации клапана.

Технические характеристики

• Коммерческое наименование: Springless Top Entry Ball Valve
• Brand: IMI Truflo Italy
• Условный проход: 0.5" до 16"
• Максимальное рабочее давление: до 250 barg
• Температурные пределы: -254°C до +320°C (в зависимости от материалов)
• Материалы: углеродистая сталь; нержавеющая сталь; низколегированная сталь; никелевый сплав; дуплекс & супердуплекс; титан; другие материалы по запросу
• Коды проектирования: API 6D; ASME B16.34; ASME VIII Div.1; ASME VIII Div.2
• Сертификации: PED; NACE; SIL3; ABS; DNV; LR; BV; CU-TR; API 607; API 6FA; ISO 15848; ISO 10497
• Особенности: Клиновое седло; Самовыравнивающиеся седла; Трюннионная опора шара; Шток с защитой от вырывания; Двухстороннее пожаробезопасное уплотнение; Антистатик
• Управление: Ручные и приводные варианты
• Соединения: ANSI, NORSOK, сварные концы (и другие по запросу)
