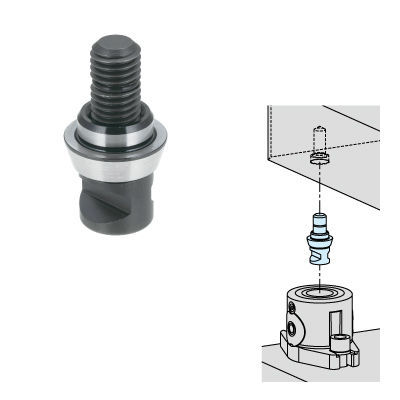

Модульный зажимной ниппель для системы зажима с нулевой точкой CP155 series

для станкамодуль для нагружения и приводас большой точностью

Описание продукта

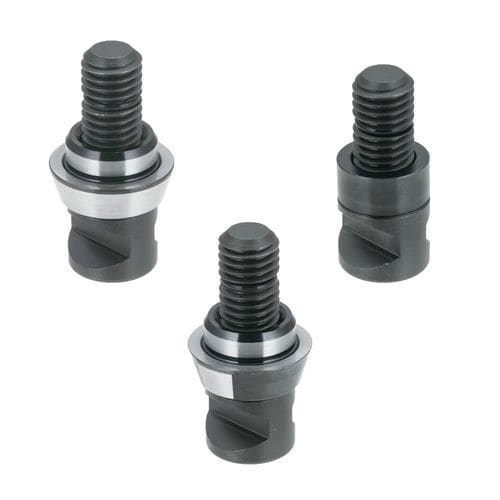

Конические плавающие винты для зажимных модулей и систем натяжного зажима, серия CP155 (IMAO). Предназначены для компенсации деформации и точного выравнивания в модульных приложениях с натяжными зажимами.

PDF-каталог

• Последний технический лист (даташит продукта доступен)

Сопутствующие товары

• [CP150] ЗАЖИМНЫЕ МОДУЛИ (С фланцем)
• [CP151] ЗАЖИМНЫЕ МОДУЛИ (Двойные)
• [CP152] ЗАЖИМНЫЕ МОДУЛИ (Одиночные)
• [CP155-DM] КОНИЧЕСКИЕ ПЛАВАЮЩИЕ ВИНТЫ
• [CP156-M] ЗАЖИМНЫЕ ВИНТЫ

Техническая информация

• Детали винтов для компенсации деформации для модульных тисков (технический PDF)
• Введение в систему натяжного зажима (обзор продукта/системы)

Данные CAD
Индикаторы: Детали помечены как New и соответствуют RoHS.
Доступные номера деталей и форматы CAD:
Номер детали | Доступные форматы CAD
CP155-12001LM | DXF, DWG, SOLIDWORKS, IGES, Parasolid, STEP
CP155-12002LM | DXF, DWG, SOLIDWORKS, IGES, Parasolid, STEP
CP155-16001LM | DXF, DWG, SOLIDWORKS, IGES, Parasolid, STEP
CP155-16002LM | DXF, DWG, SOLIDWORKS, IGES, Parasolid, STEP
CP155-20001LM | DXF, DWG, SOLIDWORKS, IGES, Parasolid, STEP
CP155-20002LM | DXF, DWG, SOLIDWORKS, IGES, Parasolid, STEP

Примечания
Загрузка CAD доступна только на ПК. Предоставляется сервис загрузки CAD IMAO и информация о форматах CAD и условиях использования.

Совет по устранению неполадок
Если при попытке загрузки на экране появляется чертеж CAD или сообщение об ошибке, откройте меню ссылки загрузки правой кнопкой мыши и выберите «Сохранить объект как» (или эквивалент), чтобы сохранить файл локально.

Характеристики / технические спецификации

• Brand: IMAO
• Тип продукта: Конические плавающие винты для зажимных модулей
• Серия: Серия CP155
• Номера деталей: CP155-12001LM, CP155-12002LM, CP155-16001LM, CP155-16002LM, CP155-20001LM, CP155-20002LM
• Соответствие/индикаторы: New (значок на перечисленных деталях), RoHS
• Доступные форматы CAD: DXF, DWG, SOLIDWORKS (zip), IGES (zip), Parasolid (zip), STEP (zip)
• Даташит: Доступен последний даташит (PDF)
