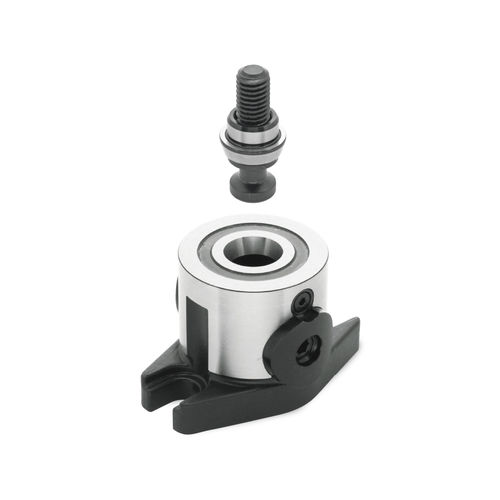

Система зажима с нулевой точкой с пластинами CP150
модульнаямеханическаяиз стали

система зажима с нулевой точкой с пластинами
система зажима с нулевой точкой с пластинами
система зажима с нулевой точкой с пластинами
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Другие характеристики
механическая, из стали, с большой точностью, для станка, с пластинами, модульная, для обработки 5 осей

Описание

Зажимные модули (фланцевые) Модульная система зажима тяг позволяет быстро менять крепежные приспособления с повторяемостью позиционирования 0,005 мм на обрабатывающих центрах с ЧПУ. Быстрое позиционирование и зажим сокращают время установки приспособления за счет исключения таких операций, как позиционирование, центрирование и фиксация винтами. Эта механическая система зажима с нулевой точкой удерживает пластины приспособлений различных размеров путем изменения положения крепления. -Особенность - -Выдвижные зажимы в форме столба Потяните вниз зажимные винты, установленные на нижней части крепежных пластин. -Отличная точность повторения 0.Повторяемость 005 мм за счет двойного контакта поверхностей Внешняя установка приспособления исключает простои станка. -Быстрое и простое зажатие Позиционирование и зажим за одну операцию Просто поверните три раза -Гибкое позиционирование Гибкое позиционирование для приспособлений различных размеров путем изменения монтажного положения модулей. -Техническая информация Сила зажима (кН): 5кН, 8кН, 15кН, 25кН Допустимый крутящий момент винта (Нм): 4 Нм, 8 Нм, 22 Нм, 50 Нм -Материалы - Корпус: сталь SCM440, индукционная закалка, отделка черным оксидом, прецизионная шлифовка Зажимная гайка: сталь SCM440, закаленная и отпущенная, отделка черной окисью Стопорный винт: Сталь SCM435, закаленная и отпущенная, покрытие черным оксидом -Datasheet- https://www.imao.co.jp/files/on-cat/pdf/en/cp150-e.pdf

---

ВИДЕО

Каталоги

CLAMPS
CLAMPS
106 Страницы
Modular Pull Clamping System
Modular Pull Clamping System
35 Страницы
