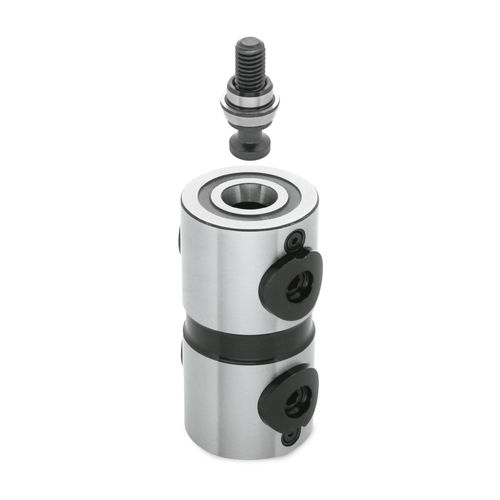

МОДУЛИ КЛАМПИНГА (двойные)
Модульная система зажима с вытягиванием позволяет быстро менять приспособления с повторяемостью позиционирования 0,005 мм на обрабатывающих центрах с ЧПУ.
Быстрое позиционирование и зажим сокращают время установки приспособления за счет исключения таких операций, как позиционирование, центрирование и фиксация винтами.
Эта механическая система зажима с нулевой точкой удерживает пластины приспособлений различных размеров путем изменения положения крепления.
-Особенность -
-Выдвижные зажимы в форме столба
Потяните вниз зажимные винты, установленные на нижней части крепежных пластин.
-Отличная точность повторения
0.Повторяемость 005 мм за счет двойного контакта поверхностей
Внешняя установка приспособления исключает простои станка.
-Быстрое и простое зажатие
Позиционирование и зажим за одну операцию
Просто поверните три раза
-Гибкое позиционирование
Гибкое позиционирование для приспособлений различных размеров путем изменения монтажного положения модулей.
-Техническая информация
Сила зажима (кН): 5кН, 8кН, 15кН, 25кН
Допустимый крутящий момент винта (Нм): 4 Нм, 8 Нм, 22 Нм, 50 Нм
-Материалы -
Корпус: сталь SCM440, индукционная закалка, отделка черным оксидом, прецизионная шлифовка
Зажимная гайка: сталь SCM440, закаленная и отпущенная, отделка черной окисью
Стопорный винт: Сталь SCM435, закаленная и отпущенная, покрытие черным оксидом
-Datasheet-
https://www.imao.co.jp/files/on-cat/pdf/en/cp151-e.pdf
---
