Датчик температуры RTD

Pt100термопара типа Jтермопара типа K

Обзор продукта
Промышленные датчики температуры для управления процессами: PT100 (RTD) и широкий ассортимент термопар (J, N, K и других типов). Предназначены для измерения в жидкостях, газах и твердых телах; адаптируются к суровым условиям за счет выбора проводов, защитных трубок и вариантов монтажа.

Применение и интеграция
Подходят для мониторинга процессов, контуров управления и блокировок безопасности на промышленных установках. Выбирайте тип датчика по диапазону температур, времени отклика и совместимости с системой управления. Для безопасной и надежной работы рекомендуется сочетать датчики процесса с ограничителем по высокой температуре и интегрировать в шкафы управления с PID-регуляторами при необходимости.

Монтаж и опции
Различные варианты монтажа упрощают интеграцию: резьбовые фитинги, фланцы, хомуты, пластины или байонетное крепление. Доступны защитные трубки и DIN-крышки (алюминий или нержавеющая сталь), степени защиты до IP68 и варианты с сертификацией ATEX. Варианты проводов и разъемов, а также передатчики (4-20 mA, HART; исполнение для DIN-рейки) позволяют подключать устройства напрямую к ПЛК и системам управления.

Технические характеристики
PT100: -200°C до +600°C (рекомендуется -40°C до +300°C в зависимости от типа проводов); медные провода; 2/3/4/6 проводов; классы B/A/AA; только незаземлённые. Термопара J: -40°C до +750°C (рекомендуется до +550°C в зависимости от провода и оболочки); Fe/CuNi; класс 1; заземлённая или незаземлённая. Термопара N: -40°C до +1200°C (рекомендуется до +850°C); NiCroSil/NiSil; класс 1; заземлённая или незаземлённая. Термопара K: -40°C до +1150°C (в зависимости от провода и оболочки); NiCr/NiAl; класс 1; заземлённая или незаземлённая. Другие типы: L, R, S (высокая температура, керамика), T (высокая точность при отрицательных температурах). Материалы проводов: силикон (макс +200°C), PTFE (макс +260°C), стальная оплётка (макс +400°C) с пружиной/без, стекловолокно (макс +350°C / +450°C / +1000°C). Опции крышки DIN: алюминий или нержавеющая сталь; IP65/IP67/IP68; ATEX. Разъемы: стандартные и миниатюрные вилки (гнездо/штекер/встроенные), вилки PT100 3/4 проводов, Harting (только PT100), M12, DIN43650. Передатчики и коммуникация: передатчик 4-20 mA, протокол HART; доступна версия для DIN-рейки.

Характеристики / технические спецификации

• Типы датчиков: PT100 (RTD), термопары J, N, K; опции L, R, S, T
• Диапазоны температур: PT100 -200°C до +600°C (рекомендуется -40°C до +300°C); J до +750°C (рекомендуется до +550°C); N до +1200°C (рекомендуется до +850°C); K до +1150°C
• Конфигурации PT100: медные провода; 2/3/4/6 проводов; классы B/A/AA; только незаземлённые
• Материалы и цвета термопар: J (Fe/CuNi, черный/белый), N (NiCroSil/NiSil, розовый/белый), K (NiCr/NiAl, зеленый/белый); класс 1; заземлённые или незаземлённые
• Варианты проводов: силикон, PTFE, стальная оплётка, стекловолокно (разные максимальные температуры)
• Монтаж: резьбовые фитинги, фланцы, кольца, втулки, хомуты для труб, пластины, байонет
• Защитные трубки и крышки: с/без DIN-крышки; резьбовые соединения или фланцы; варианты DIN-крышки: алюминий, нержавеющая сталь; IP65/IP67/IP68; ATEX

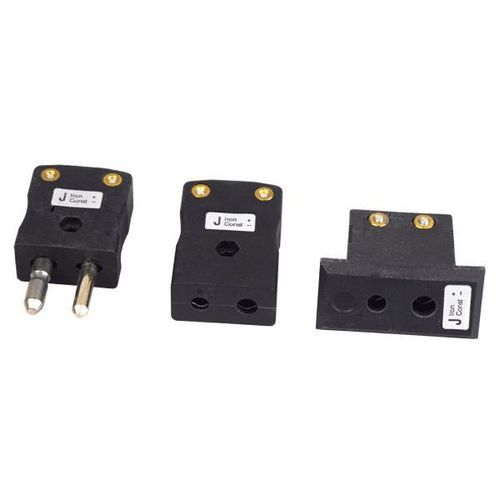

• Варианты разъемов: стандартные и миниатюрные вилки (гнездо/штекер/встроенные), вилки PT100 3/4 проводов, Harting (только PT100), M12, DIN43650
• Передатчики и связь: передатчик 4-20 mA, протокол HART; доступна версия для DIN-рейки
