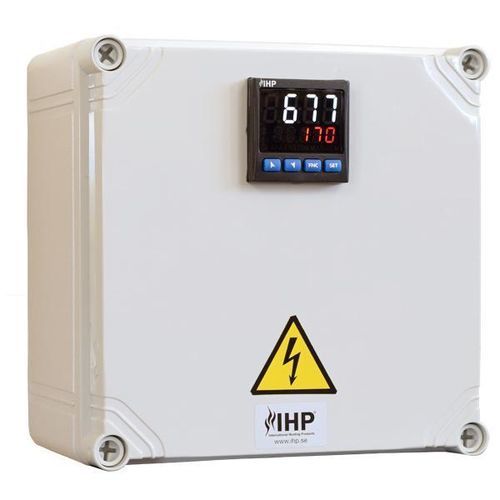

Электрический шкаф для управления 220 series

настенныйиз пластикаIP65

Обзор продукта
Наименьший шкаф управления IHP — автономная система, предназначенная для одно-зональных нагревательных применений с одним датчиком. Встроенный PID-контроллер поддерживает равномерный нагрев, функцию плавного набора (ramp), регулировку максимальной температуры, программные шаги с разными уставками или простой температурный контроль. Устройство сертифицировано CE.

Поставка и опции
Шкафы поставляются в стандартных версиях; выберите модель в соответствии с требуемым током (A) и типом датчика в вашем процессе. IHP предлагает опции, такие как быстрый разъем между нагревателем и шкафом, и может помочь с программированием параметров перед поставкой.

Совместимость
Шкаф совместим со всеми нагревателями IHP, требующими менее 10 A или 16 A, в зависимости от версии.

Техническая спецификация
Пластиковый корпус
Электронный PID-контроллер
Твердотельное реле SSR (макс. ток 10 или 16 A)
Подключение нагревателя к клеммной колодке
Настроен на типы датчиков PT100 (2- или 3-проводный), TCJ или TCK (датчик не входит в комплект)
Контроллер программируется по NFC с Android-смартфона
Устройство защиты от утечки тока не включено (предполагается, что розетка 230 V защищена)
Версия 10 A: резиновый кабель 1,6 м H07RN-F (3G1.5 mm²) с вилкой Schuko
Версия 16 A: вход CEE 230 V
Прилагается руководство CE

Стандартный ассортимент
220-10A-1-LC-001 | Шкаф управления 230V 10A оптимизирован для PT100 | Schuko | -50°C до 350°C
220-10A-1-LC-002 | Шкаф управления 230V 10A оптимизирован для TCJ | Schuko | -200°C до 600°C
220-10A-1-LC-003 | Шкаф управления 230V 10A оптимизирован для TCK | Schuko | -200°C до 1000°C
220-16A-1-LC-001 | Шкаф управления 230V 16A оптимизирован для PT100 | CEE | -50°C до 350°C
220-16A-1-LC-002 | Шкаф управления 230V 16A оптимизирован для TCJ | CEE | -200°C до 600°C
220-16A-1-LC-003 | Шкаф управления 230V 16A оптимизирован для TCK | CEE | -200°C до 1000°C
220-16A-1-LC-004 | Шкаф управления IP65 230V 16A оптимизирован для PT100 | CEE | -50°C до 350°C
220-16A-3-LC-011 | Шкаф управления 400V 16A оптимизирован для PT100 | CEE | -50°C до 350°C

Опции
220-program-b | Доп. функция, предустановленная при поставке: b. Мягкий пуск
220-program-c | Доп. функция, предустановленная при поставке: c. Функция разгона (ramp)
220-program-d | Доп. функция, предустановленная при поставке: d. Программные шаги с разными уставками

Характеристики / технические спецификации

• Пластиковый корпус
• Электронный PID-контроллер
• Твердотельное реле SSR (макс. ток 10 или 16 A)
• Подключение нагревателя к клеммной колодке
• Поддержка датчиков: PT100 (2- или 3-проводный), TCJ, TCK (датчик не включен)
• Программируемый по NFC с Android-смартфона
• Выключатель утечки тока не включен (предполагается защищенная розетка 230 V)
• Версия 10 A: резиновый кабель 1,6 м H07RN-F (3G1.5 mm²) с вилкой Schuko
• Версия 16 A: вход CEE 230 V
• Прилагается руководство CE
