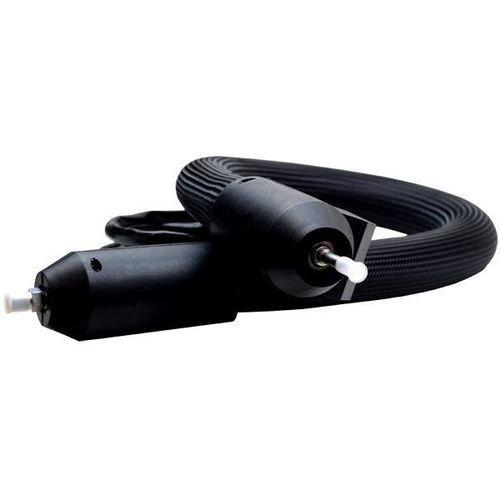

Нагревательный шланг для газа

для жидкостейс внутренним покрытием из тефлонадля высоких температур

Описание продукта Нагреваемые шланги предназначены для транспортировки жидкостей, газов и других вязких сред при поддержании температуры. Нагреваемые шланги IHP гибкие и подходят для использования с подвижным оборудованием. Ассортимент включает промышленные нагреваемые шланги и шланги для аналитического оборудования.

Конструкция Нагреваемый шланг состоит из внутренней трубки (PTFE или металл), заключённой во внешнюю оболочку, устойчивую к давлению. Между внутренней трубкой и внешней оболочкой размещён гибкий индивидуальный нагревательный кабель с датчиком. Тепловые потери можно минимизировать с помощью термического двойного слоя, защищённого прочным наружным покрытием и торцевыми крышками.

Области применения Используются для поддержания среды готовой к обработке, предотвращения образования конденсата в газовой среде, обеспечения равномерного качества, возможности производства или измерений в других местах, соединения подвижных частей и поддержания оптимальных пропорций в течение всего процесса.

Технические характеристики Рабочая температура до 550°C. Поставка по запросу. Мощность на метр регулируется в соответствии с требованиями процесса. Встроенные температурные датчики: TC J (Fe-CuNi), TC K (NiCr-Ni), RTD PT100 или RTD Ni120. Варианты теплоизоляции: силиконовая пена, текстильное стекло или силикатное волокно. Давление процесса до 285 бар при 250°C. Длина шланга до 150 м. Класс защиты до IP54 (EN 60529). Концевые крышки из PA пластика, эластомера или алюминия. Обычные фитинги: DKR, RSL, RSS, DKL, DKM, DKS, DKJ, BDN, BSP. Подключение стандартными штекерами или кабельным соединением.

Допуски концевых фитингов DN (NW) внутренней трубки (мм) - Внутренний диаметр фитинга øID (мм)
4 - 3,0
6 - 4,5
8 - 6,0
10 - 7,5
12 - 10
16 - 12,5
20 - 16,0
25 - 20,1
32 - 27,5
40 - 31,5

Технические данные

• Рабочая температура: до 550°C
• Материалы внутренней трубки: PTFE или металл
• Внешняя оболочка: давлениеустойчивая внешняя оболочка
• Нагрев: индивидуальный гибкий нагревательный кабель с встроенным датчиком
• Поддерживаемые датчики: TC J (Fe-CuNi), TC K (NiCr-Ni), RTD PT100, RTD Ni120
• Варианты изоляции: силиконовая пена, текстильное стекло, силикатное волокно
• Давление процесса: до 285 бар при 250°C
• Максимальная длина шланга: до 150 м
• Класс защиты: до IP54 (EN 60529)
• Материалы концевых крышек: PA пластик, эластомер, алюминий
• Обычные фитинги: DKR, RSL, RSS, DKL, DKM, DKS, DKJ, BDN, BSP
• Подключения: стандартные штекеры или кабельное подключение
• Мощность на метр: адаптируется под требования процесса и клиента
• Поставка: конфигурируется по запросу
