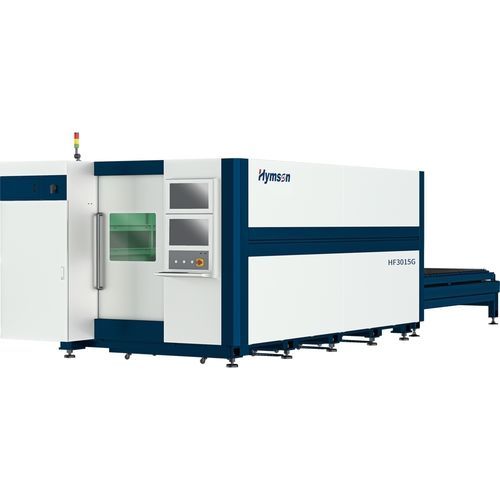

Станок для резки волоконный лазер HF-G series

для алюминиядля нержавеющей сталидля углеродистой стали

Краткое описание
Станок серии HF‑G — это двухплатформенная, полностью закрытая волоконно‑лазерная машина высокой скорости, предназначенная для высокоскоростной и высокоточной резки тонких и средних листов (углеродистая сталь, нержавеющая сталь, алюминий).

Ключевые особенности

• Модульная конструкция обеспечивает согласованность компонентов и упрощает обслуживание.
• Полностью закрытая конфигурация с двойной платформой для непрерывного и безопасного производства.
• Высокая скорость и точность резки, подходит для мелких, сложных и серийных деталей.
• Специализированная система управления обеспечивает стабильную и повторяемую работу.

Детализированные технические особенности

• Фильтрация 7 Гц + ускорение 1,5 G: повышает динамику и обеспечивает точную интеллектуальную обработку углов.
• Запатентованная станина Hymson: переработанная конструкция станина и оптимизированные компоненты для долгосрочной стабильности и высокой динамики резки.
• Технология термодинамической компенсации: интеллектуальная компенсация для сохранения точности в длительной эксплуатации.
• Индивидуальные алгоритмы управления: улучшение работы сервоприводов и точности позиционирования.
• Индивидуальные высокопроизводительные компоненты: сервомоторы и редукторы повышенной совместимости для улучшения передачи.
• Оптомеханическая оптимизация: согласованная оптимизация лазера, механики и алгоритмов двигателя для повышения общей производительности.

Преимущества

• Рост скорости: прирост скорости резки на 50%–100% в зависимости от геометрии и толщины деталей.
• Увеличение эффективности: повышение производительности может привести к росту пропускной способности в 1–2 раза.
• Долговременная стабильность: конструкция и автоматизация обеспечивают устойчивую высокодинамичную работу.

Конструкция и изготовление станка

• Модульная компоновка: независимые функциональные компоненты научно интегрированы для надёжного соответствия всей машины.
• Каркас из высокопрочного сварного листа с термообработкой для снятия внутренних напряжений, обеспечивающий жёсткость и точность.
• Зональная система вытяжки: локальная подача/всасывание в зоне резки, снижает энергопотребление и повышает эффективность удаления пыли.
• Защита от сверхвысоких температур: индивидуальные огнеупорные материалы и 360° термозащита для токарного узла.
• Высокопрочная поперечная балка: запатентованная вытяжная алюминиевая балка для низкой массы и высоких динамических характеристик.
• Фирменные сервоприводы и приводные устройства с высокоразрешающими энкодерами для высокой динамики и энергоэффективности.
• Прецизионный зубчатый привод: обработанные и отшливованные зубчатые колеса и рейки, плавный ход и двойной привод портала для увеличения ускорения.

Система управления FSCUT

• Платформа Hymson Super Brain — EtherCAT на базе Windows 10 с промышленным CPU для надёжных расчётов и самодиагностики.
• Модули FSCUT: управление производством и статистика, технология лазерной резки, управление обработкой, интеллектуальная поддержка, быстрая отладка и проба, модульная диагностика и обслуживание, локальная и удалённая помощь; время отклика ≤ 100 μs.
• Поддержка интеграции с автоматическими линиями загрузки/разгрузки и гибкими производственными линиями (FMS) для автоматизированного производства.

Показатели производительности (таблица)
Параметр | HF3015G | HF4020G
Эффективный диапазон резки | 3100 mm x 1550 mm | 4000 mm x 2000 mm
Точность позиционирования X/Y | ±0.03 mm/m | ±0.03 mm/m
Низкочастотная фильтрация | 7 Hz | 7 Hz
Макс. ускорение по X/Y | 1.5 g | 1.5 g
Макс. скорость позиционирования по Z | 40 m/min | 40 m/min
Площадь размещения | 8700 mm x 2800 mm | 10800 mm x 3500 mm

Характеристики / технические спецификации

• Серия: HF-G Series
• Типичные модели: HF3015G, HF4020G
• Эффективный диапазон резки: HF3015G = 3100 mm × 1550 mm; HF4020G = 4000 mm × 2000 mm
• Точность позиционирования X/Y: ±0,03 mm/m
• Частота низкочастотной фильтрации: 7 Hz
• Макс. ускорение X/Y: 1,5 g
• Макс. скорость Z: 40 m/min
• Площадь станка: HF3015G = 8700 mm × 2800 mm; HF4020G = 10800 mm × 3500 mm
• Дизайн: модульный, полностью закрытый с двумя платформами
• Система управления: FSCUT (EtherCAT, Windows 10)
• Привод & движение: брендовые сервомоторы, высокоразрешающие энкодеры, прецизионный зубчатый привод, двойной привод портала
• Типичные материалы: углеродистая сталь, нержавеющая сталь, алюминий и другие тонкие и средние листы
