Линия резки волоконный лазер HF·TU series

для металладля листадля катушек

Краткое описание

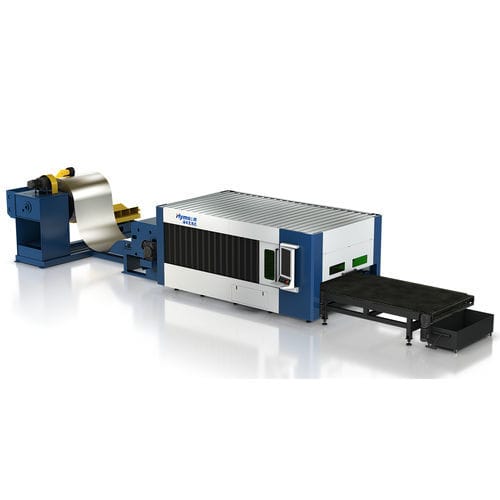

Серия HF-TU представляет собой линию волоконной лазерной резки с размоткой и подачей, объединяющую автоматическую подачу бухт, размотку, выравнивание, шестивалковую подачу и лазерную резку для непрерывной автоматизированной обработки рулонного материала в панели и серийные детали.

Состав линии

• Загрузочная машина
• 15T размоточный блок (прижимной рычаг, гидравлическая загрузочная тележка, гидравлический кронштейн)
• Демпфер / snubber
• Прецизионный шестивалковый skin‑pass стан для выравнивания и подачи
• Основная волоконная лазерная машина
• Разгрузочный узел
• Электрическая система управления и безопасность

Технологический процесс

• Автоматическая загрузка → 15T размотка → демпфер → шестивалковая подача → CNC лазерная резка → разгрузка

Конструкция станка и разработка
Станина выполнена по запатентованной Hymson многокилевой конструкции с шип‑паз сваркой и проходит термообработку для снятия внутренних напряжений, что обеспечивает долговременную геометрическую стабильность и точность. Запатентованный алюминиевый растянутый балочный профиль обеспечивает малый вес и высокую разрывную жесткость; по результатам FEA максимальная деформация при 1,5G составляет 0,01317 мм. Интеллектуальная средняя перегородка обеспечивает направленную вытяжку, уменьшающую распространение пыли в зоне резки.

Система ЧПУ
Линия оснащена системой FSCUT на базе шины EtherCAT, интегрирующей управление движением, управление лазером и управление режущим газом. Основные функции: обработка графики, настройка параметров, редактирование технологического процесса, вкладывание/раскладка, планирование траектории, симуляция и управление процессом резки. Система поддерживает интеграцию с автоматическими линиями загрузки/разгрузки и FMS для автоматизированного производства.

Ключевые автоматические функции и преимущества

• Целевая интеллектуальная система удаления пыли для снижения эмиссии
• Интеллектуальное управление газом — экономия расхода газа до 50%
• Автофокус для быстрой и точной установки фокуса
• Полностью автоматическая смазка зубчатых передач и рейки для снижения техобслуживания
• Установка, пуско‑наладка и обучение инженерами, прошедшими заводское обучение

Технические характеристики / особенности

• Модель: HF-TU series — линия резки рулонного материала с размоткой и подачей
• Размотка: 15T (включая прижимной рычаг, гидравлическую загрузочную тележку и кронштейн)
• Подача: шестивалковый skin‑pass стан для прецизионного выравнивания и подачи
• Станина: многокилевое строение с шип‑паз сваркой и термообработкой для снятия напряжений
• Балка: запатентованная алюминиевая балка, макс. деформация при 1,5G = 0,01317 мм (FEA)
• Система ЧПУ: FSCUT (EtherCAT) — графика, настройка параметров, редактирование процессов, вложение, симуляция
• Автоматизация: поддержка интеграции с автоматическими линиями загрузки/разгрузки и FMS
• Функции эффективности: интеллектуальное управление газом (до 50% экономии), автофокус, интеллектуальная система удаления пыли, автоматическая смазка
