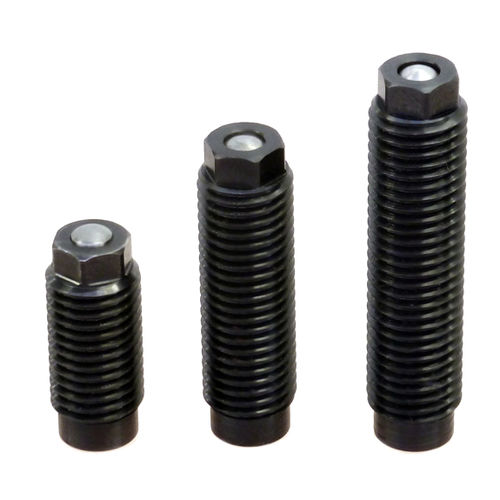

Поршневый цилиндр 210-4

простого действияс креплениемрезьбовой корпус

Цилиндры с резьбовым корпусом, малоформатные Эти цилиндры с резьбовым корпусом одностороннего действия идеально подходят для зажима небольших заготовок благодаря своей малоформатной конструкции. Благодаря малому расстоянию между цилиндрами (до 15 мм) цилиндры с резьбовым корпусом можно ввинчивать в многозажимные приспособления для экономии места. Подача масла под давлением осуществляется через просверленные каналы. Цилиндр уплотняется от земли в резьбовом монтажном отверстии с помощью входящего в комплект Kantseal. Допуски заготовок более 20 мм могут быть компенсированы с помощью уплотнительной гайки (принадлежность). Уплотнительная гайка позволяет плавно регулировать глубину завинчивания цилиндра. Таким образом, она также герметизирует цилиндр у верхнего края резьбового монтажного отверстия от протечек. Особенности: идеально подходит для зажима небольших заготовок компактные варианты установки бесступенчатая регулировка глубины встраивания беспроволочная подача масла через просверленные каналы стандартные цилиндры и специальные конструкции Важное замечание: Цилиндр с резьбовым корпусом и пружиной сброса не несет нагрузки в зажатом и втянутом состоянии. Предохраняйте цилиндры от прямого воздействия агрессивных смазочно-охлаждающих жидкостей. Общие условия эксплуатации и другую информацию можно найти в каталоге или на странице в Интернете: "Рекомендации и спецификации" Рабочее давление: pmin. 5 бар, pmax. 500 бар Способ работы: одностороннего действия с пружиной сброса Ø поршня: 8 мм Ход поршня: 5, 10 или 16 мм Усилие зажима: от 0,5 кН при 100 бар до 2,5 кН при 500 бар Потребность в масле: 0.5 см³/10 мм хода Подача масла: просверленные каналы Уплотнение: NBR -10°C до +80°C
