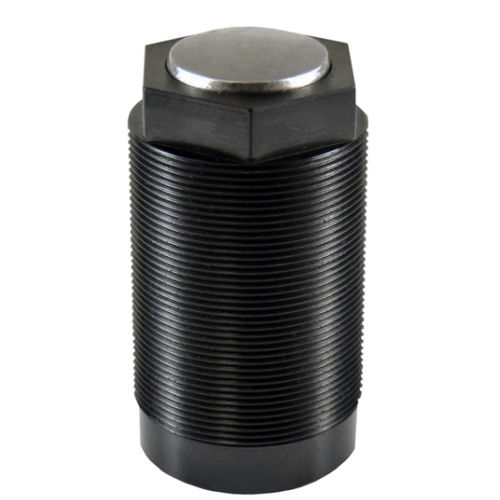

Ротационный цилиндр 210-2

гидравлическийпоршневыйпростого действия

Цилиндры с резьбовым корпусом, с возвратной пружиной Эти цилиндры с резьбовым корпусом используются в качестве компактных зажимных цилиндров и отличаются своей компактной конструкцией. Благодаря внутренним ограничителям хода цилиндр может работать даже без контрзажимной поверхности. Использование двойного сбрасывающего кольца снижает динамические утечки. Цилиндр с резьбовым корпусом имеет гидравлический привод одностороннего действия. Возврат осуществляется с помощью встроенной пружины. Гидравлическое масло подается через просверленные отверстия. Цилиндр герметично прилегает к основанию резьбового отверстия с помощью кольцевого уплотнения. Благодаря конструкции плунжера стравливание воздуха из штокового пространства не требуется. Особенности: разнообразие благодаря различным конструкциям возможность полной загрузки в выдвинутом состоянии вентиляционное соединение не требуется со сферической поверхностью поршня без или с двойным сбрасывателем стандартные цилиндры и специальные конструкции Важное указание: В задвинутом положении цилиндр может быть нагружен до максимального усилия зажима. Защищайте цилиндры от прямого воздействия агрессивных абразивных материалов и охлаждающих жидкостей. Общие условия эксплуатации и другая информация приведены в документе Рекомендации и технические характеристики. Многоместное зажимное приспособление для серийного производства Используется в многоместных зажимных приспособлениях для серийного производства различных заготовок (например, фланцевых пластин). Приспособление расположено на поворотном столе. Длина зажима составляет 600 мм. используются 48 цилиндров с резьбовым корпусом одностороннего действия с диаметром поршня 20 мм и ходом 15 мм, а также поворотная клапанная муфта одностороннего действия с 6 станциями с номинальным диаметром 5.
