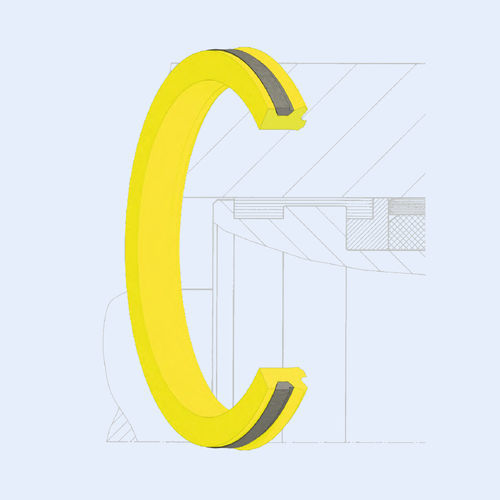

Кромочный уплотнитель TDA series

кольцо полукруглого профиляиз полиуретанаиз эластомера

Тандемное уплотнение HUNGER TDA для наружного уплотнения используется для уплотнения поршней, плунжеров и аккумуляторов. Оно может применяться с минеральными маслами и в модифицированном виде также с жидкостями на водной основе, огнестойкими жидкостями и сжатым воздухом. Уплотнение TDA состоит из двух частей, эластичного кольца из полиуретана с уплотнительной кромкой и скользящего кольца из стойкого к истиранию PTFE-Bronze-Compound с уплотнительной кромкой. Перед перед установкой уплотнительная кромка выступает за пределы номинального диаметр уплотнения и прижимается к стенке цилиндра после установки. Таким образом, эффективное уплотнение обеспечивается даже при нулевом давлении. Скользящее кольцо окружено уплотнительным кольцом из эластомера кольцо и перемещается в осевом направлении в непосредственном контакте с внутренней поверхностью трубки. При увеличении давления и сжатии уплотнительного кольца, именно кольцо скольжения преимущественно прижимается к внутренней поверхности цилиндра. Уплотнительная кромка скользящего кольца образует кольцевую полость в которой собирается просачивающееся масло, прошедшее эластомерную собирается просачивающееся масло, прошедшее через кромку эластомера. Просачивающееся масло удерживается уплотнительной кромкой, так что что выходящий поршневой шток остается сухим. Во время обратного хода, собранное масло вытесняется обратно в цилиндр. Внешняя уплотнительная поверхность TDA в основном состоит из внешнее кольцо скольжения, которое обладает отличными антифрикционными свойствами. В сочетании с чистотой поверхности Ra 0,1 - 0,3 мкм трубы цилиндра, минимальный уровень трения достигается минимальный уровень трения при высокоэффективном уплотнении и длительном сроке службы срок службы. Отсутствует заедание, нет недопустимого тепловыделения и, прежде всего, нет эффекта прилипания-скольжения.
