Уплотнительное кольцо GKD series
из бронзыиз полиуретанаиз ПТФЭ

Уплотнительное кольцо - GKD series - Hunger - из бронзы / из полиуретана / из ПТФЭ
Уплотнительное кольцо - GKD series - Hunger - из бронзы / из полиуретана / из ПТФЭ
Уплотнительное кольцо - GKD series - Hunger - из бронзы / из полиуретана / из ПТФЭ - изображение - 2
Уплотнительное кольцо - GKD series - Hunger - из бронзы / из полиуретана / из ПТФЭ - изображение - 3
Уплотнительное кольцо - GKD series - Hunger - из бронзы / из полиуретана / из ПТФЭ - изображение - 4
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
кольцевой
Материал
из бронзы, из полиуретана, из ПТФЭ, полиуретановый
Применение
поршневый, для цилиндра, сжатия, для направляющих элементов, для трубы, для перегородки, для детали, для пластинок для веществ, для бутылок, подшипника
Другие характеристики
двойного действия, радиальный, устойчивый к истиранию, компактный
Предельная температура

МАКС.: 100 °C
(212 °F)

МИН.: -35 °C
(-31 °F)

Предельное давление

360 bar
(5 221,4 psi)

Диаметр

МАКС.: 1 200 mm
(47,244 in)

МИН.: 40 mm
(1,575 in)

Внешний диаметр

100 mm
(3,937 in)

Скорость

1 m/s
(3,3 ft/s)

Описание

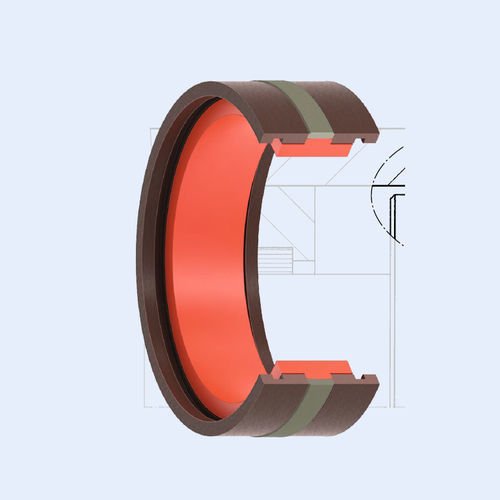

Компактное скользящее кольцевое уплотнение Hunger типа GKD используется для уплотнения и направления поршней в гидравлических цилиндрах двойного действия цилиндрах двойного действия. В стандартном исполнении оно подходит для использования со всеми минеральными маслами. GKD состоит из 4 частей, упругого внутреннего кольца из полиуретана, кольца скольжения из износостойкого PTFE-бронзы Полиуретана, кольца скольжения из абразивостойкого ПТФЭ-бронзы и двух опорных колец из стойкого к давлению POM-PTFE-Bronze. Подшипниковые кольца Hunger контактируют со стенкой цилиндра стенкой цилиндра; металлический контакт между поршнем и корпусом цилиндра отсутствует и корпусом цилиндра. Внутреннее упругое кольцо приводит в движение кольцо скольжения, прижимая его к стенке цилиндра, обеспечивая функцию уплотнения при нулевом давлении. При возникновении давления упругое кольцо сжимается упругое кольцо, увеличивая радиальные силы, действующие на скользящее кольцо, тем самым увеличивая эффект уплотнения. Как и скользящее кольцо, два бобовых кольца аизо с" на упругое кольцо Сжатие внутреннего кольца, вызванное давлением, заставляет эти два кольца кольца сжимает оба кольца и скользящее кольцо о стенку цилиндра, так что стенки цилиндра так, что между кольцами подшипников и стенкой цилиндра остается зазор даже если труба цилиндра расширяется под давлением уплотнение адаптируется к радиальной деформации сохраняя как зазор zéro, так и функцию посадки. В сочетании с поверхностью трубы цилиндра Rt 0,1 - 0,3 мм достигается минимальное трение Уплотнение имеет отличную эффективность без эффекта прилипания-отлипания из-за прилипания.

---

Каталоги

Compact Slide Ring Seal GKD
Compact Slide Ring Seal GKD
5 Страницы
