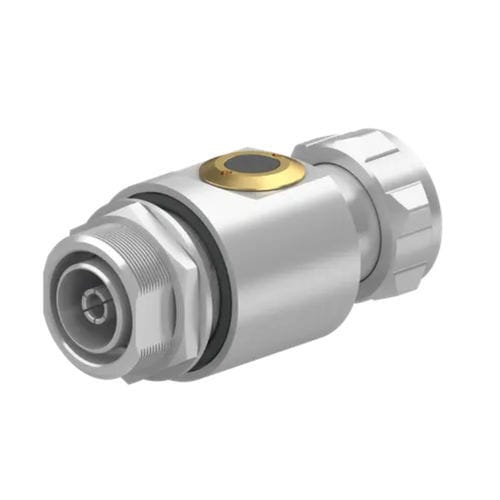

Молниеотвод четверть длины волны 3407.41.0051

коаксиальный

Остаточное напряжение снижено на 80 % по сравнению со стандартными типами серии 3400 Снижение остаточной энергии более чем на 99,9 % по сравнению с сериями 3401 и 3402 Блокировка по постоянному току на защищенной стороне устройства Доступны для применения в диапазоне от 70 МГц до 18 ГГц Возвратные потери 20 дБ мин. и вносимые потери 0,2 дБ макс. Широкополосная конструкция Компактный дизайн Многодиапазонная работа Технические характеристики Конфигурация продукта Разъемы главного тракта - Порт 1: незащищенный, штекер 7/16 (мужской) Порт 2: защищенный, разъем 7/16 (женский) Монтаж и заземление - MH110 (монтаж на переборку), M6 (винт) Сторона перегородки - защищённая сторона Рядовая конструкция - ДА ЭМИ может быть установлен в обратном направлении - ДА Интерфейс и данные о материалах Материал корпуса / покрытие - Латунь / покрытие SUCOPLATE (R) Центральный контакт, материал / покрытие - Порт 1: латунь / серебряное покрытие Порт 2: бронза / серебряное покрытие Электрические данные Импеданс - 50 Ω Частотная рамка - 690 МГц - 2700 МГц Типичные возвратные потери - 23 дБ Типичные вносимые потери - 0.1 дБ Рамка мощности CW - 500 W PIM 3-го порядка - -155 дБк, тип. Остаточная энергия импульса (тип.) - 0.03 мкДж (испытательный импульс 4 кВ 1,2/50 мкс; 2 кА 8/20 мкс) Возможность обработки импульсного тока - 25 кА одиночный, 20 кА множественный (тестовый импульс 8/20 мкс) Электрические диапазоны Диапазон частот - 690 МГц ... 2500 МГц Типичные возвратные потери - 26 дБ Вносимые потери - 0.1 дБ Мощность средняя. / пиковая - 500 W / - PIM 3-го порядка - -150 дБк, тип. Электрические замечания Газовая трубка - Нет постоянного тока / короткое замыкание QW или LC Механические данные Вес - 430 g Циклы сопряжения - 500
