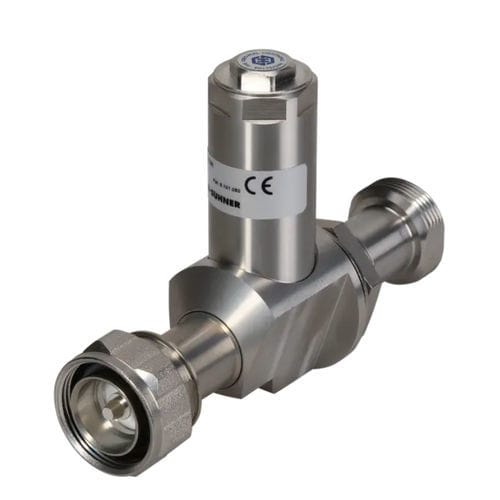

Молниеотвод тип 1 3409.41.0090

внешнийдля телекоммуникациис выбросом газа

Непрерывность постоянного тока для дистанционного питания Пиковая мощность РЧ не ограничена газоразрядной трубкой Отличные характеристики с низким уровнем PIM; идеально подходит для многоканальных систем Возможность применения в диапазонах от 380 МГц до 18 ГГц Установлена газоразрядная трубка Технические характеристики Конфигурация изделия Разъемы главного тракта - Порт 1: незащищенный, штекер 7/16 (мужской) Порт 2: защищенный, разъем 7/16 (женский) Монтаж и заземление - MH110 (монтаж на переборку), M8 (винт), brk (кронштейн) Сторона перегородки - защищённая сторона ЭМИ можно установить в обратном порядке - ДА Интерфейс и данные о материалах Материал корпуса / покрытие - Латунь / покрытие SUCOPLATE (R) Центральный контакт, материал / покрытие - Порт 1: латунь / серебряное покрытие Порт 2: бронза / серебряное покрытие Электрические данные Импеданс - 50 Ω Частотная рамка - 690 МГц - 2690 МГц Типичные возвратные потери - ≥ 28 дБ Типичные вносимые потери - ≤ 0,1 дБ Рамка мощности CW - ≤ 1500 W PIM 3-го порядка - -160 дБк Частота AISG - 10 МГц Возвратные потери AISG - 18 дБ Вносимые потери AISG - 0.1 дБ Остаточная энергия импульса (тип.) - 250 мкДж (испытательный импульс 4 кВ 1,2/50 мкс; 2 кА 8/20 мкс) Возможность обработки импульсного тока - 30 кА одиночный, 20 кА множественный (испытательный импульс 8/20 мкс) Электрические замечания Напряжение питания постоянного тока - 48 V Постоянный ток - 13 A Газовая трубка - Да DC, GDT в комплекте, сменная, 9071.99.0548 (90 В) Механические данные Вес - 525 g Циклы сопряжения - 500 Экологические данные Температура эксплуатации - -40 °C ... 85 °C Температура хранения - -40 °C ... 85 °C Защита от проникновения (рейтинг IP) - Закрытый / IP67, в соответствии с IEC 60529
