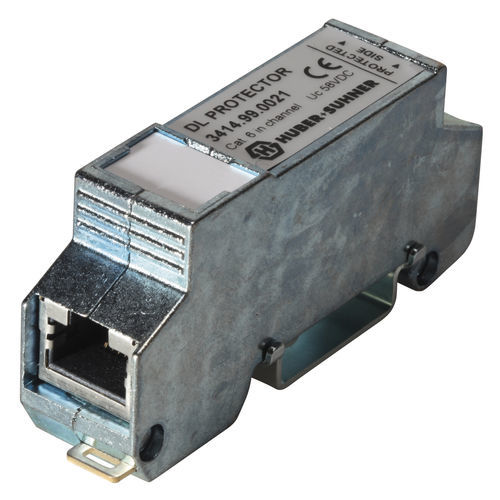

Грубая и тонкая защита
Все линии защищены
Не требует обслуживания
Соответствует категории 6 в канале E (ISO/IEC 11801; EN 50173-1)
Поддержка технологии Power over Ethernet (PoE) IEEE 802.3at
Экран и заземление разделены
Технические характеристики
Конфигурация продукта
Разъемы главного тракта -
Порт 1: незащищенный, 8-контактный разъем RJ45 (гнездо)
Порт 2: защищенный, 8-контактный разъем RJ45 (гнездо)
Монтаж и заземление -
35 мм DIN-рейка согласно EN 60725
Интерфейс и данные о материалах
Материал корпуса / покрытие -
Цинковый сплав
Электрические данные
Импеданс -
100 Ω
Частотная рамка -
0 МГц - 250 МГц
Номинальное напряжение UN -
58 V
Рабочее напряжение UC -
макс. 58 В постоянного тока, пара к паре
Рабочее напряжение UC -
макс. 41 В переменного тока, пара к паре
Номинальный ток IL -
1 A, на пару
Номинальный ток разряда In -
150 A, (тестовый импульс 8/20 мкс), от линии к линии
Номинальный разрядный ток In -
2.5 кА, (тестовый импульс 8/20 мкс), линия - земля
Общий номинальный разрядный ток In -
10 кА, (тестовый импульс 8/20 мкс), все линии на землю
Емкость -
тип. 30 пФ, от линии к линии
Емкость -
тип. 25 пФ, от линии к земле
Уровень защиты по напряжению UP -
тип. 180 В, (испытательный импульс 1 кВ/мкс, C3), от линии к линии
Уровень защиты по напряжению UP -
тип 500 В, (тестовый импульс 1 кВ/мкс, C3), линия - земля
Электрические замечания -
Все восемь линий защищены Выводы: 1/2, 3/6, 4/5, 7/8
Механические данные
Вес -
113 g
Экологические данные
Температура эксплуатации -
-40 °C ... 80 °C
Температура хранения -
-40 °C ... 80 °C
Защита от проникновения (рейтинг IP) -
IP20
Соответствие материалам ROHS
Директива -
RoHS 2011/65/EU и (EU) 2015/863
---
