Анализатор сигнала HZCR-5230

для наблюдениядля электросетидля трехфазных электрических сетей

Обзор

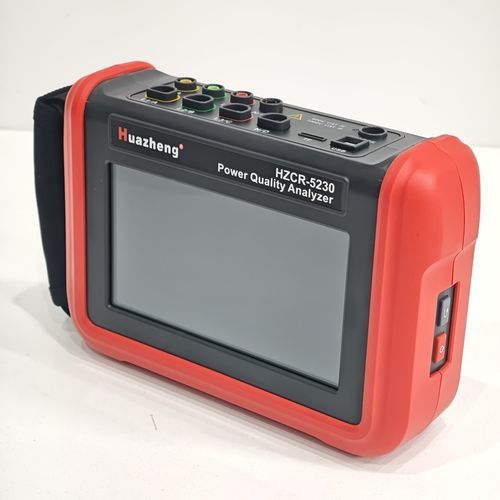

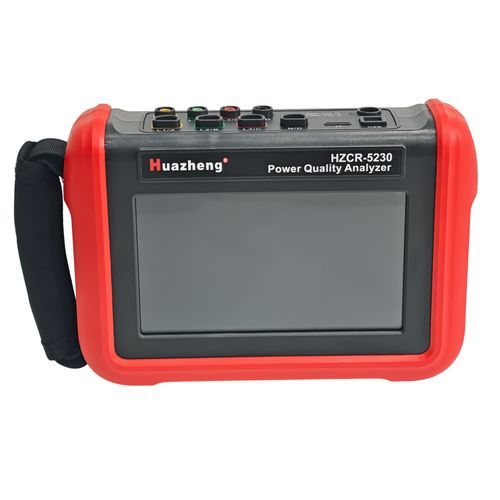

Huazheng HZCR-5230 — портативный анализатор качества электроэнергии, предназначенный для полевых работ в подстанциях и на промышленных объектах. Прибор одновременно измеряет 3 канала напряжения и 4 канала тока с точностью класса 0,5 и соответствует требованиям безопасности IEC-61010 (CAT III 1000 V / CAT IV 600 V). Регистрирует в реальном времени формы сигналов, фазовые диаграммы и значения TRMS; данные сохраняются для последующего анализа.

Основные возможности

• Одновременные измерения: 3 канала напряжения + 4 канала тока.
• Анализ гармоник до 51-го порядка с измерением фазового угла по гармоникам и отображением THD по фазам.
• Обнаружение событий: фликер, провалы напряжения, выбросы, пусковые токи и трехфазный дисбаланс.
• Однокнопочные тесты: фазовые вольт-амперные тесты, проверка отношения витков, измерение постоянного тока для ускорения проверок.
• Хранение и экспорт данных: встроенная память 8 GB, расширяется до 32 GB; экспорт по USB на ПК.
• Интерфейс и защита: 7-дюймовый цветной сенсорный экран с переключением английский/китайский; двухслойная антивибрационная оболочка.
• Питание: перезаряжаемая литиевая батарея 7.4 V, 5200 mAh для длительной полевой работы.

Технические характеристики

• Модель: HZCR-5230 • Бренд: Huazheng
• Точность: класс 0,5
• Каналы: 3 канала напряжения, 4 канала тока
• Диапазон напряжения AC: 0,001 V ~ 1000 V
• Диапазон напряжения DC: 0,1 V ~ 1000 V
• Диапазон частот: 40 Hz ~ 70 Hz
• Анализ гармоник: до 51-го порядка (по фазе) с измерением фазового угла
• THD: по фазе до 51 порядка
• Память: 8 GB встроенная, расширяемая до 32 GB
• Входное сопротивление (напряжение): 1 MΩ
• Рабочий ток: прибл. 490 mA
• Индикатор батареи и автоотключение: отображение уровня заряда; настраиваемое автоотключение (15/30/60 мин)
• Выдерживаемое напряжение: схема и корпус выдерживают 3700 V / 50 Hz AC в течение 1 минуты
• Изоляция: ≥ 10 MΩ между схемой и корпусом
• Конструкция: двойная изоляция с антивибрационной оболочкой
• Стандарты безопасности: IEC-61010 (CAT III 1000 V / CAT IV 600 V), IEC-61010-03, IEC-61326
• Вес: прибл. 8 kg (с аксессуарами)
• Интерфейс связи: USB

Датчики тока и диапазоны
Прибор поддерживает до 6 сменных датчиков тока для адаптации к компактным щитам и к крупным шинным системам. Типичные варианты и примерные диапазоны:

• Токовые клещи: примерные зазоры Ø8 мм, 32×40 мм, Ø50 мм — AC-диапазоны зависят от модели (например, 10 mA ~ 10 A; 0,1 A ~ 100 A; 1 A ~ 1000 A).
• Гибкая катушка: типичный AC-диапазон 10 A ~ 6000 A для крупных проводников.
• DC-датчик (напр., 35AD): примерный DC-диапазон 0,1 A ~ 1000 A.

Примечания
Разработан для эксплуатации в полевых условиях: прочный корпус, антивибрационная оболочка, мультиязычный интерфейс (английский/китайский) и автономная работа батареи для длительных серий измерений. Комплектация и набор датчиков зависят от выбранной конфигурации.
