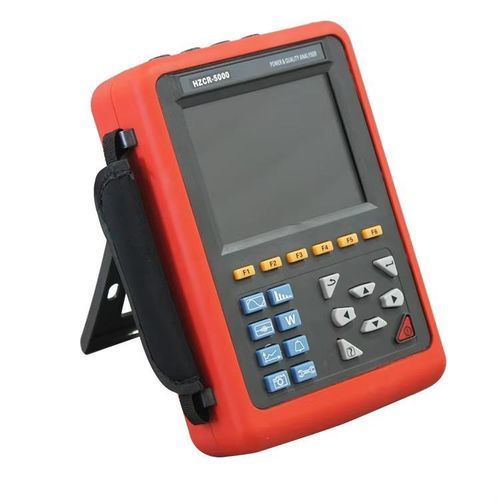

Электрический анализатор HZCR-5000 PQA

качества энергиипортативныйцифровой

Анализатор качества электроэнергии HZCR-5000 — это комплексный тестовый прибор, разработанный для полевых испытаний трехфазных систем. Он многофункционален, интеллектуален и прост в использовании, оснащен большим ЖК-экраном с высоким разрешением, двуязычным интерфейсом (китайский и английский) и ударопрочным корпусом. Он измеряет ток по 4 каналам (трехфазный ABC и нейтраль), напряжение по 4 каналам (трехфазное ABC и нейтраль относительно земли), пиковые значения тока и напряжения, максимальные/минимальные значения за период, коэффициент трехфазного дисбаланса, кратковременное мерцание напряжения, коэффициент K трансформатора, активную, реактивную и полную мощность, коэффициент мощности, коэффициент смещения мощности, полное гармоническое искажение и гармоники. Он отображает волновые формы в реальном времени и гистограммы коэффициента гармоник, динамически фиксирует мгновенные изменения напряжения и тока, контролирует пусковой ток и генерирует списки сигналов тревоги и графики трендов для долгосрочной записи данных. Введение: HZCR-5000 использует архитектуру с двумя процессорами DSP + ARM. DSP обрабатывает сбор данных и алгоритмы, в то время как ARM управляет протоколами связи и пользовательским интерфейсом. Аналоговый сигнал собирается двумя чипами AD7655 (16 бит, синхронная выборка по 4 каналам, до 1 MSPS), что обеспечивает точность и целостность. ЖК-экран с диагональю 5,6 дюйма (640 x 480) обеспечивает четкую визуализацию фазы, волновой формы, векторной диаграммы и коэффициента гармоник. Встроенная флэш-память хранит 60 скриншотов, 150 переходных волновых форм и 12 800 журналов сигналов тревоги. Режим обнаружения пускового тока фиксирует волновые формы в течение 100 секунд. Карта памяти на 2 ГБ записывает кривые трендов, храня данные до 300 дней. Функции: - Отображение волновой формы в реальном времени (4 канала напряжения/4 канала тока) - Истинные значения RMS напряжений и токов - Постоянные компоненты напряжений - Пиковые значения тока и напряжения - Минимальные и максимальные значения RMS за полупериод - Отображение векторной диаграммы - Измерение каждой гармоники до 50-го порядка - Гистограммы показывают коэффициенты гармоник - Полное гармоническое искажение (THD) - Активная, реактивная, полная мощность (по фазам и в сумме) - Активная, реактивная, полная энергия (по фазам и в сумме) - Коэффициент K трансформатора - Коэффициенты мощности (PF) и смещения (DPF или COSΦ) - Кратковременное мерцание напряжения (PST) - Трехфазный дисбаланс (ток и напряжение) Расширенные функции: - Функция захвата переходных процессов: контролирует мгновенные изменения напряжения/тока в сети, включая колебания, всплески, провалы, прерывания, перенапряжения, ударные токи и мгновенные искажения. Хранит 150 наборов переходных волновых форм. - Мониторинг пускового тока: контролирует всплески и пусковой ток, отображает кривую роста/спада RMS, огибающую кривую и волновую форму по 4 каналам тока/напряжения. Записывает около 100 секунд после срабатывания. - Запись и хранение графиков трендов: хранит все параметры теста, 50 гармоник напряжения, 50 гармоник тока, создает кривые трендов. Записывает до 300 дней (20 параметров каждые 5 секунд). - Функция сигнализации: устанавливает предельные значения, контролирует превышение, генерирует журналы сигналов тревоги (напряжение, ток, дисбаланс, коэффициент гармоник, частота, активная мощность, THD). Настраивает 40 различных сигналов тревоги, до 12 800 журналов. - Функция снимка экрана: любой экран может быть сохранен (до 60), автоматически записывает время и режим теста. - Функция связи: USB-подключение к компьютеру, программное обеспечение для мониторинга отображает волновую форму, читает переходную волновую форму, график трендов, журнал сигналов тревоги, скриншоты. - Функция настройки: настраивает время/дату, контраст/яркость экрана, цвета кривых фаз, тип подключения, коэффициенты датчиков/напряжения, язык меню (китайский/английский). - Меню помощи: помощь на китайском/английском на каждом этапе операции. Технические характеристики: - Рабочая температура: -10°C~40°C - Относительная влажность: <80% - Напряжение фаза-нейтраль: 1.0V~1000V - Напряжение фаза-фаза: 1.0V~2000V - Ток: 10mA~6000A (в зависимости от зажима) - Частота сети: 40Hz~70Hz - Источник питания: Перезаряжаемый литий-ионный аккумулятор 9.6V, резервное зарядное устройство - Дисплей: ЖК-экран, 640x480, 5.6 дюйма - Размеры прибора: 240mm x 170mm x 68mm - Вес: Хост: 1.6kg (с батареей); Общий с упаковкой: около 9.2kg - Каналы: 4U/4I - Измеряемые параметры: W, VA, Var, PF, DPF, cosΦ, tanΦ, Wh, Varh, Vah - Порядок гармоник: 0~50 - Запись трендов: 300 дней (20 параметров, каждые 5 секунд) - Журналы сигналов тревоги: 12 800 наборов - Емкость снимков экрана: 60 - Язык меню: Английский/Китайский - Связь: USB - Безопасность: IEC 61010 1000V Cat III / 600V CAT IV, IEC61010-031, IEC61326, Степень загрязнения: 2
