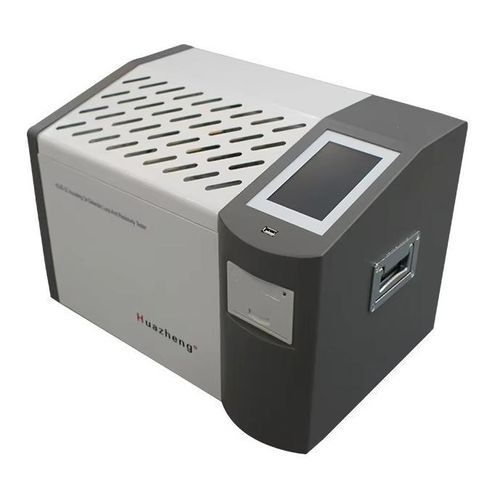

Диэлектрический тестер HZJD-2Z

внутреннего сопротивлениядля измерения температурыкоэффициент мощности

Описание
В сфере электротехники и технического обслуживания обеспечение надежности и эффективности изоляционных масел имеет первостепенное значение. Прибор для измерения тангенса дельта диэлектрических потерь изоляционных масел является незаменимым инструментом для специалистов, занимающихся поддержанием целостности электрических систем. Этот сложный прибор предназначен для измерения диэлектрических потерь (тангенса дельта) изоляционных масел, предоставляя критически важную информацию о состоянии и эксплуатационных характеристиках этих важных материалов.

Обзор
Тестер диэлектрических потерь и удельного сопротивления изоляционного масла HZJD-2Z разработан и изготовлен на основе стандарта GB/T5654-2007 «Измерение относительной диэлектрической проницаемости, коэффициента диэлектрических потерь и удельного сопротивления постоянному току жидких изоляционных материалов». Он используется для измерения тангенса угла диэлектрических потерь и удельного сопротивления постоянному току изоляционного масла и других изоляционных жидкостей. Прибор отличается интегрированной структурой и включает в себя испытательную ячейку, регулятор температуры, датчик температуры, испытательный мост для диэлектрических потерь, испытательный источник переменного тока, эталонный конденсатор, измеритель высокого сопротивления, источник постоянного напряжения и другие основные компоненты. Прибор использует полностью цифровую технологию и все интеллектуальные автоматические измерения, оснащен большим цветным ЖК-дисплеем (800*480), который на каждом этапе подсказывает оператору, результаты испытаний могут автоматически сохраняться и выводиться на печать, так что оператор без профессиональной подготовки сможет профессионально использовать его.

Основные функции и особенности

• Трёхэлектродная испытательная ячейка, соответствующая национальному стандарту GB/T5654-2007, с расстоянием между электродами 2 мм позволяет исключить влияние паразитной ёмкости и утечки на результаты испытаний диэлектрических потерь. Прибор оснащён электромагнитным клапаном слива масла, что позволяет опорожнить ячейку и промыть её испытываемым образцом.
• Использует среднечастотный индукционный нагрев с PID-алгоритмом регулирования температуры. Преимущества: отсутствие контакта между ячейкой и нагревательным элементом, равномерный нагрев, высокая скорость, удобство управления и строгий контроль температуры в пределах заданного значения.
• Внутренний эталонный конденсатор представляет собой трёхэлектродную ёмкость, заполненную газом SF6, его диэлектрические потери и электрическая ёмкость не зависят от температуры окружающей среды, влажности и других воздействий, поэтому точность прибора может быть гарантирована даже при длительном использовании.
• Источник питания переменного тока для испытаний использует преобразование переменного тока в постоянный и обратно, что позволяет эффективно исключить влияние колебаний напряжения и частоты сети на точность измерения диэлектрических потерь. Прибор может работать корректно даже при использовании генератора.
• Отличная функция защиты: при перенапряжении, перегрузке по току или коротком замыкании прибор быстро отключает датчик давления и выдаёт предупреждающее сообщение. При выходе из строя датчика температуры или его отсутствии прибор также выдаёт предупреждение.
• В индукционной печи среднечастотного нагрева имеется реле ограничения температуры. При превышении температуры 120°C прибор размыкает реле и прекращает нагрев.
• Удобная настройка экспериментальных параметров. Диапазон настройки температуры: 0–125°C, диапазон настройки переменного напряжения: 500–2000 В, диапазон настройки постоянного напряжения: 0–500 В.
• Большой ЖК-дисплей с подсветкой и чётким изображением. Удобный интерфейс: просто следуйте подсказкам меню и вводите команды, и прибор автоматически проведёт тестирование. Результаты тестирования сохраняются и распечатываются автоматически.
• Встроенные часы реального времени, дата и время теста могут быть сохранены, отображены и распечатаны вместе с результатами теста.
• Функции калибровки очищенного сухого элемента. Измерение ёмкости и коэффициента диэлектрических потерь сухого элемента позволяет определить условия его очистки и сборки. Данные калибровки автоматически сохраняются, что упрощает расчёт относительной диэлектрической проницаемости и удельного сопротивления постоянному току.

Основные технические индикаторы
Напряжение питания: 220 В переменного тока ±10%
Частота сети: 50 Гц/60 Гц ±1%
Диапазон измерения:
Электрическая ёмкость: 5 пФ ~ 200 пФ
Относительная диэлектрическая проницаемость: 1.000 ~ 30.000
Коэффициент диэлектрических потерь: 0,00001 ~ 100
Сопротивление постоянному току: 2,5 МОм ~ 20 ТОм
Точность измерения:
Электрическая ёмкость: ± (1% от измеренного значения + 0,5 пФ)
Относительная диэлектрическая проницаемость: ±1% от измеренного значения
Коэффициент диэлектрических потерь: ± (1% от измеренного значения + 0,0001)
Сопротивление постоянному току: ±10% от измеренного значения
Разрешение:
Электрическая ёмкость: 0,01 пФ
Относительная ёмкость: 0,001
Коэффициент диэлектрических потерь: 0,00001
Диапазон измеряемых температур: 0 ~ 125°C
Ошибка измерения температуры: ±0,5°C
Испытательное напряжение переменного тока (среднеквадратичное значение): 500 ~ 2000 В, плавно регулируемое, частота 50 Гц
Испытательное напряжение постоянного тока: 0 ~ 500 В, плавно регулируемое
Потребляемая мощность: 100 Вт
Внешние размеры: 500×360×420 мм
Общий вес: 22 кг

Условия использования
Температура окружающей среды: 0°C ~ 40°C
Относительная влажность (ОВ):

Характеристики / спецификации

• Модель: HZJD-2Z
• Марка: Huazheng
• Тип: Тестер диэлектрических потерь и удельного сопротивления изоляционного масла
• Питание: 220 В переменного тока ±10%
• Частота: 50/60 Гц ±1%
• Диапазон измерения ёмкости: 5 пФ ~ 200 пФ
• Диапазон измерения коэффициента потерь: 0,00001 ~ 100
• Диапазон измерения сопротивления: 2,5 МОм ~ 20 ТОм
• Диапазон температур: 0 ~ 125°C
• Потребляемая мощность: 100 Вт
• Габариты: 500×360×420 мм
• Вес: 22 кг
