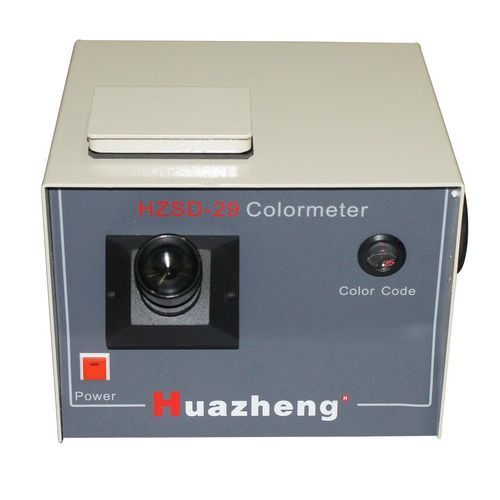

Настольный колориметр HZSD-29

для анализа материаловдля источника светадля нефтехимической промышленности

Устройство предназначено для определения цвета всех типов смазочных масел и других нефтепродуктов в соответствии с ASTM D1500. При использовании устройства образец нефтепродукта вводится в колориметрическую трубку. Затем, сравнивая образец со стандартной цветовой шкалой, определяются цвет и номер цвета. Основные технические показатели - Источник питания: 240 В, 100 Вт, и лампа в виде оболочки из молочного стекла с матовым полированным покрытием, температура 2750±50 К. - Колориметрическая трубка: цветная стеклянная трубка с плоским дном, внутренний диаметр Φ32,5~Φ33,4 мм, высота 120~130 мм. - Стандартный цветовой диск: 26 световых отверстий диаметром Φ14 мм, включая 25 с стеклянными пластинами, цвет которых последовательно варьируется от 1 до 25. 26-е отверстие пустое. Состав прибора - Прибор состоит из стандартного цветового диска, оптических линз для наблюдения, источника света и колориметрической трубки. - Цвет фильтруется после прохождения исходного света через молочное стекло и светофильтрующее стекло. Спектральные характеристики полученного стандартного света аналогичны спектру северного сияния. - После прохождения через плоское отражающее зеркало и призму формируются два параллельных световых луча. Эти два луча имеют одинаковый размер и форму и одновременно освещают цветное стекло стандартного цветового диска и образец в колориметрической трубке. - Стандартный цветовой диск содержит 26 световых отверстий диаметром Φ14 мм. Поверните ручку стандартного цветового диска на правой стороне прибора, чтобы жидкий образец мог выбрать соответствующий цвет в эксперименте по сравнению цветов. - Колориметрическая трубка вставляется внутрь через небольшую крышку в верхней части прибора. - Линза окуляра для наблюдения состоит из выпуклого и вогнутого зеркала. Оптическая линза окуляра позволяет регулировать световой луч и фокусировку. Характеристики производительности - Линза окуляра для наблюдения состоит из выпуклого и вогнутого зеркала. С его помощью можно наблюдать как цвет образца, так и цвет стандарта. - Оптическая линза окуляра позволяет регулировать световой луч и фокусировку, и проста в использовании. - Его конструкция продумана и удобна в обращении. - Номер цвета соответствует номеру цвета ASTM D1500. Метод использования прибора 1. Подготовка a. Используйте бумагу для протирки линз, чтобы тщательно очистить колориметрическую трубку. b. Заполните колориметрическую трубку дистиллированной водой так, чтобы глубина воды была более 50 мм. Затем поместите эту колориметрическую трубку в качестве стандартной жидкости в правую часть контейнера с крышкой. c. Поместите прозрачный образец в другую колориметрическую трубку так, чтобы глубина воды была более 50 мм. Затем поместите указанную колориметрическую трубку в левую часть контейнера с крышкой и оставьте закрытой. d. Если образец мутный и непрозрачный, нагрейте его до исчезновения мутного цвета. Затем поместите его в колориметрическую трубку и измерьте немедленно. e. Если цвет образца темнее цвета стандартного стекла № 25, перед измерением цвета разбавьте смесь керосина и образца керосином. Объемное соотношение образца и керосина составляет 15:85. 2. Экспериментальная процедура a. Включите прибор и поверните ручку стандартного цветового диска на правой стороне прибора. Одновременно наблюдайте через окуляр. Вы увидите два цветных полукруга, один из которых представляет цвет образца, а другой - стандартный цвет. Если цвет образца совпадает с цветом стандартного стекла, показания на цифровом диске должны быть записаны как цвет образца. Если цвет образца находится между цветами двух соседних стандартных стекол, запишите диапазон номера цвета, например, № 11–12 или № 15–16. Образец, измеренный после разбавления, должен быть отмечен в отчете как "разбавленная жидкость". b. После завершения измерения выключите прибор, извлеките колориметрическую трубку и тщательно промойте ее для дальнейшего использования. Примечания - После правильной настройки фокусного расстояния и освещения не вращайте оптическую линзу резко. Если требуется регулировка, делайте это осторожно. - Когда колориметрическая трубка с образцом помещается внутрь прибора, внешняя и нижняя поверхности должны быть тщательно протерты. - Стандартная цветная стеклянная пластина должна проверяться каждые шесть месяцев с использованием стандартной цветовой жидкости сравнения, соответствующей ASTM D1500. Если разница между цветом пластины и цветом жидкости сравнения с соответствующим номером цвета превышает один номер цвета, цветовой диск должен быть заменен или отправлен производителю для стандартизации. Упаковочный лист № | Предмет | Кол-во 1 | Основной блок | 1 2 | Колориметрическая трубка | 2 Технические характеристики - Источник питания: 240 В, 100 Вт - Температура лампы: 2750±50 К - Колориметрическая трубка: Диаметр Φ32,5~Φ33,4 мм, высота 120~130 мм - Стандартный цветовой диск: 26 отверстий, диаметр Φ14 мм, 25 с цветным стеклом, 1 пустое - Соответствие номера цвета ASTM D1500
