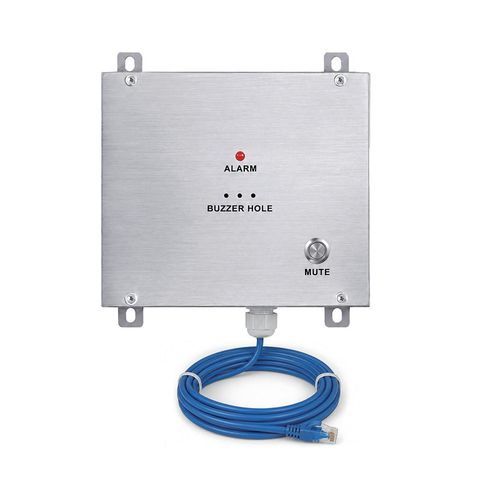

Коррозионностойкая панель визуализации сигнала тревоги KNRAP2

антивандальная

Обзор
KNTECH KNRAP2 — промышленная панель удалённой индикации тревог для PABX-систем, обеспечивающая визуальные и звуковые оповещения при критических/некритических авариях для быстрой идентификации неисправностей и реагирования в круглосуточных эксплуатационных средах.

Идентификация продукта
Модель: KNRAP2
Размеры: 150 мм (В) x 130 мм (Ш) x 40 мм (Г)
Материал: лицевая панель из шлифованной нержавеющей стали SUS304 (1,2 мм)

Ключевые характеристики

• Прочная конструкция с лицевой панелью SUS304 и противовандальными металлическими элементами управления.
• Двойная система оповещения: яркие зелёные/красные светодиоды и пьезозуммер >75dB.
• Интегрированная MCU/релейная логика с функцией Alarm Mute: зуммер отключается, а красный светодиод остаётся гореть до устранения неисправности.
• Конструкция для настенного монтажа обеспечивает простоту интеграции.

Логика работы

• Нормальное состояние: зелёный светодиод горит постоянно, зуммер OFF.
• Состояние тревоги: при поступлении сигнала о неисправности от PABX светодиод становится красным (мигание или постоянный свет), зуммер звучит прерывисто.
• Действие Mute: нажать MUTE — зуммер OFF (подтверждён), красный светодиод остаётся включённым как визуальное напоминание до устранения неисправности.
• Восстановление: после устранения неисправности система автоматически возвращается в нормальное состояние (светодиод снова становится зелёным).

Таблица логики визуальных индикаторов
В документации указана визуальная логика соответствия состояния и поведения светодиода/зуммера для Normal, Alarm, Mute и Recovery.

Установка
Разработано для простого настенного монтажа; схема установки и детали подключения приведены в документации к изделию.

Применение
Предназначено для критически важной телекоммуникационной инфраструктуры, включая мониторинг PABX в Building Management Offices (BMO), центрах управления безопасностью, дата-центрах и других круглосуточных эксплуатационных средах.

Технические характеристики

• Модель: KNRAP2
• Размеры: 150 мм (В) x 130 мм (Ш) x 40 мм (Г)
• Материал лицевой панели: SUS304 шлифованная нержавеющая сталь, толщина 1,2 мм
• Визуальные индикаторы: яркие зелёные и красные светодиоды
• Звуковой индикатор: пьезозуммер, >75dB
• Логика: интегрированная MCU и релейная логика с поддержкой Alarm Mute и авто-сброса
• Управление: противовандальная металлическая кнопка(и) Mute
• Крепление: конструкция для настенного монтажа
• Соответствие: стандарты HK и международные (как указано)
• Типичные среды: BMO, центры управления безопасностью, дата-центры
