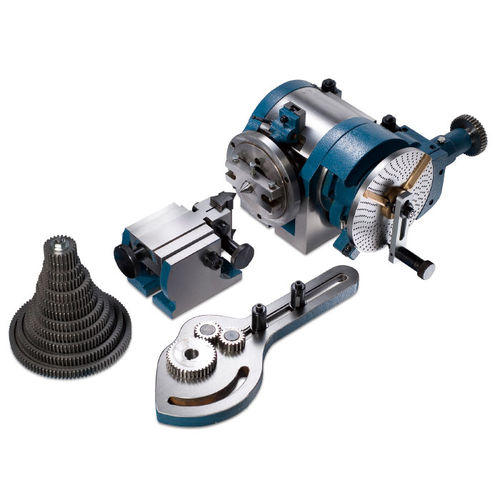

Универсальная делительная головка HCM-2

с ручным управлениемоткиднаядля станка

Универсальная делительная головка может быть использована для простого деления, а также для изготовления червяков, путем смены шестерен и зубчатого квадранта. Особенностью конструкции HOMGE является сквозное отверстие 55,5 мм и конус MT6. Кроме того, устройство можно наклонять от 0 до 90 градусов Шпиндель, червяк и шестерня изготовлены из высококачественной стали, закалены и отшлифованы для обеспечения высокой точности и долговечности Хвостовой суппорт имеет конструкцию типа "ласточкин хвост" для обеспечения высокой жесткости и может регулироваться в каждом направлении для достижения правильного выравнивания Червяк и шестерня обеспечивают коэффициент редукции 40:1, устройство поставляется с двухсторонней делительной пластиной Деления на лицевой стороне A составляют 24, 25, 28, 30, 34, 37, 39, 41, 42 и 43, а на лицевой стороне B - 46, 47, 49, 51, 53, 54, 57, 58, 59, 62 и 66 Шестерни смены поставляются с 24, 28, 32, 38, 40, 44, 48, 56, 64, 72, 86 и 100 зубьями. Таким образом, достигается очень широкий и всеобъемлющий диапазон индексации Каждая универсальная делительная головка поставляется в комплекте с центром, держателем, квадрантом сменных шестерен, набором сменных шестерен, хвостовиком и делительной пластиной.
