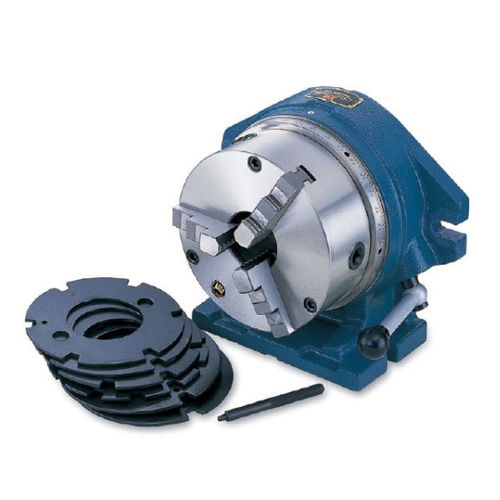

Индексатор CC series

Модель: CC-6", CC-8" Проставка Simple Indexing Spacer может быть установлена на фрезерные, сверлильные и другие станки, где требуется возможность индексации. Трехкулачковые патроны моделей CC-6" и CC-8" имеют большое сквозное отверстие 44 мм и 63 мм соответственно. Эти индексирующие распорки предназначены для использования в горизонтальном или вертикальном положении. Главная индексирующая пластина имеет 24 деления и постоянно закреплена внутри индексатора. Деления 2, 3, 4, 6, 8 и 12 могут быть также достигнуты с помощью дополнительных пластин, которые можно быстро установить, выполнив следующие действия: Откройте заднюю крышку Вставить пластину Закройте крышку Ослабьте фиксирующую рукоятку Переместите разделительный штифт так, чтобы отделить его от основной пластины. Поверните патрон. Когда основная и вспомогательная пластины будут выровнены, штифт автоматически зафиксируется в пазу. Закрепите блокировочную рукоятку, готовый к обработке. ПРИМЕЧАНИЕ: "Руководство по эксплуатации и обслуживанию" прилагается для справки
