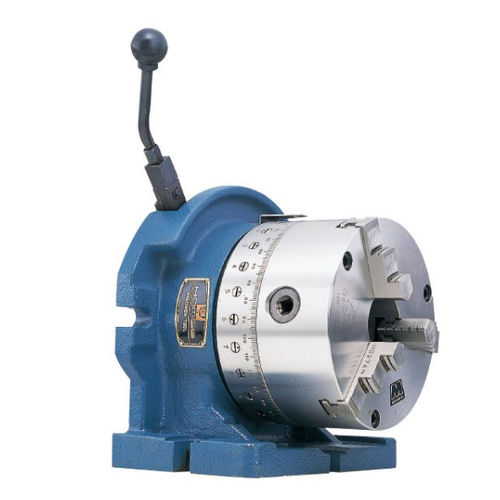

Делительное устройство для станка HSD-7

для машины

Обзор
Компактный делитель для индексных работ на фрезерных, сверлильных и долбёжных станках. Делящиеся числа: 2, 3, 4, 6, 8, 12, 24.

Преимущества

• Высокая точность индексирования для операций мехобработки
• Рычажная однокасательная операция для быстрого поэтапного индексирования
• Ручной режим работы, экономящий энергию

Опциональное оборудование

• 3‑кулачковый патрон 7"

ВАЖНО
При повторяющихся операциях после каждого деления всегда возвращайте рычаг в исходное (зажатое) положение перед выполнением следующего деления.

Управление

• Установите требуемое деление, повернув селекторные штифты на пол-оборота отверткой.
• Перемещение рычага по часовой стрелке разблокирует стол и повернёт его к следующему выбранному делению.
• Плунжер останавливает стол в выбранном делении.
• Верните рычаг в исходное положение для зажима стола перед началом обработки.

Простая настройка позиций деления
Деления быстро настраиваются поворотом селекторных штифтов на пол-оборота отверткой.

Позиционирование одним действием
Рычаг обеспечивает индексирование одной рукой: отпустить, выполнить деление, вернуть для зажима.

Предупреждения

• Не двигайте рычаг, пока делитель не установлен прочно на столе станка.
• Всегда возвращайте рычаг в зажатое положение после каждого перемещения, чтобы избежать заеданий.
• Если рычаг заклинил из-за неправильной работы, установите селекторный штифт в проходное положение для освобождения рычага; не применяйте силу.
• Не начинайте обработку, пока плунжер не остановил стол и рычаг не зажат.

Технические характеристики

• Модель: HSD-7
• Материал: шаровидный чугун (FCD 55)
• Единицы: mm / in
• Делящиеся числа: 2, 3, 4, 6, 8, 12, 24
• C: 138 mm (5 7/16 in)
• D1: 192 mm (7 9/16 in)
• E1: 230 mm (9 1/16 in)
• E2: 80 mm (3 5/32 in)
• L1: 260 mm (10 1/4 in)
• L2: 160 mm (6 1/4 in)
• L3: 273 mm (10 3/4 in)
• L4: 132 mm (5 13/64 in)
• Внутренний диаметр d2: 56 mm (2 1/4 in)
• Допустимая нагрузка: 50 kg
• Масса: 32 kg
