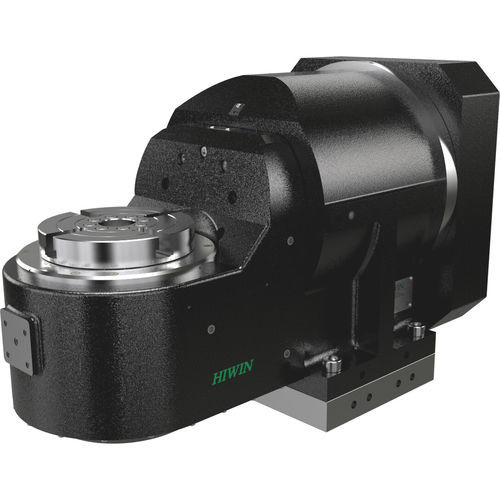

Роторный стол с двигателем RAS series

горизонтальныйдля станкагибкий

Описание
Односторонние поворотные и шарнирные столы серии RAS представляют собой прямоприводные, не требующие обслуживания прецизионные оси, предназначенные для компактной и динамичной интеграции в станки. Водяное охлаждение двигателя обеспечивает высокие ускорения и моменты, а прямой привод без люфта гарантирует воспроизводимую позиционировку. Высокоточные энкодеры дают точность до 1,5 угловых секунд. Модели поддерживают грузоподъёмность до 300 кг, а максимальная скорость зависит от варианта исполнения.

Доступные модели и ключевые параметры

• RAS-170 — Макс. скорость вращения оси: 200 1/min; Непрерывный момент: 35 Nm; Пиковый момент: 66.5 Nm; Диаметр стола: 170 mm; Макс. нагрузка: 30 kg
• RAS-200 — Макс. скорость вращения оси: 200 1/min; Непрерывный момент: 63.5 Nm; Пиковый момент: 120 Nm; Диаметр стола: 200 mm; Макс. нагрузка: 50 kg
• RAS-200-SP — Макс. скорость вращения оси: 2,000 1/min; Непрерывный момент: 27.9 Nm; Пиковый момент: 52.7 Nm; Диаметр стола: 200 mm; Макс. нагрузка: 50 kg
• RAS-250 — Макс. скорость вращения оси: 200 1/min; Непрерывный момент: 145 Nm; Пиковый момент: 275 Nm; Диаметр стола: 250 mm; Макс. нагрузка: 85 kg
• RAS-320 — Макс. скорость вращения оси: 150 1/min; Непрерывный момент: 205 Nm; Пиковый момент: 390 Nm; Диаметр стола: 320 mm; Макс. нагрузка: 200 kg
• RAS-650 — Макс. скорость вращения оси: 100 1/min; Непрерывный момент: 600 Nm; Пиковый момент: 1,100 Nm; Диаметр стола: 650 mm; Макс. нагрузка: 300 kg

Технические характеристики / спецификации

• Прямой привод (моментный двигатель) для работы без люфта
• Односторонняя конструкция поворотного и шарнирного стола для компактной интеграции
• Прецизионная ось, не требующая обслуживания
• Водяное охлаждение моментного двигателя для высоких ускорений и моментов
• Высокоточные энкодеры с точностью до 1,5 угловых секунд
• Высокие скорости: модели с максимальными скоростями до 2,000 1/min (в зависимости от модели)
• Грузоподъёмность до 300 кг (в зависимости от модели)
• Компактная динамичная конструкция, подходящая для интеграции в станки
• Гибкие варианты настройки для интеграции под конкретные задачи
