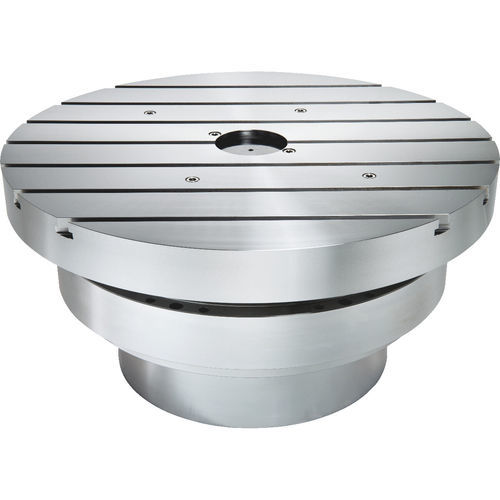

Роторный стол с двигателем RCH series

горизонтальныйдля станкадля мехобработки материалов

Описание продукта
Горизонтальные поворотные столы серии RCH — это прямоприводные, не требующие обслуживания прецизионные оси, предназначенные для динамических процессов обработки. Моментные двигатели с водяным охлаждением обеспечивают высокие ускорения, большие крутящие моменты и работу без зазора. Энкодеры с высоким разрешением гарантируют точность до ±5 угловых секунд. Гибкая индивидуализация позволяет создать интегрируемое решение для каждой машины.

Доступные варианты (таблица)
Тип | Макс. скорость вращения оси [1/min] | Непрерывный момент оси [Nm] | Пиковый момент оси [Nm] | Диаметр стола [mm] | Макс. нагрузка [kg]
RCH-200-SP | 2.000 | 27,9 | 52,7 | 200 | 50
RCH-200 | 280 | 63,5 | 120 | 200 | 100
RCH-400 | 115 | 480 | 910 | 400 | 500
RCH-600 | 100 | 1.290 | 2.400 | 600 | 850
RCH-800 | 80 | 2.000 | 3.600 | 800 | 1.800

Особенности

• Прямой привод, прецизионные оси без обслуживания
• Моментные двигатели с водяным охлаждением для высокой динамики и больших моментов
• Работа без люфта
• Энкодеры высокого разрешения, точность до ±5 угловых секунд
• Гибкая индивидуализация и возможности интеграции

Технические характеристики

• Серия: RCH
• Доступные диаметры стола: 200 мм, 400 мм, 600 мм, 800 мм
• Макс. скорость вращения по типам: RCH-200-SP 2.000 1/min; RCH-200 280 1/min; RCH-400 115 1/min; RCH-600 100 1/min; RCH-800 80 1/min
• Диапазон непрерывного момента: от 27,9 Nm (RCH-200-SP) до 2.000 Nm (RCH-800)
• Диапазон пикового момента: от 52,7 Nm (RCH-200-SP) до 3.600 Nm (RCH-800)
• Диапазон макс. нагрузки: от 50 кг (RCH-200-SP) до 1.800 кг (RCH-800)
• Точность энкодера: до ±5 угловых секунд
• Охлаждение: водяное охлаждение моментных двигателей
• Назначение: динамические процессы обработки, требующие высокой ускоряемости, большого момента и высокой угловой точности
