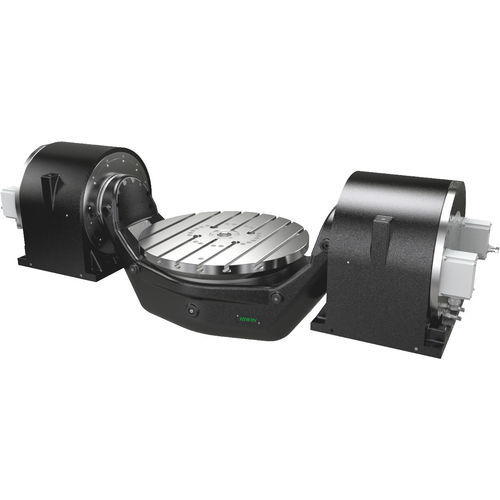

Роторный стол с двигателем RAB series

горизонтальныйдля станкадля обрабатывающего центра

Обзор
Поворотно-наклонные столы серии RAB — двухсторонне опираемые оси с прямым приводом, созданные для тяжёлых и точных операций обработки. Водяное охлаждение торк‑моторов обеспечивает высокие ускорения, большие номинальные и пиковые крутящие моменты и абсолютно безлюфтовую работу. Высокое разрешение энкодеров обеспечивает позиционирование до ±5 угловых секунд. Гибкая адаптация позволяет интегрировать столы в различные конструктивные решения станков.

Доступные модели
Тип | Макс. скорость вращения оси [1/min] | Непрерывный момент оси [Nm] | Пиковый момент оси [Nm] | Диаметр стола [mm] | Макс. нагрузка [kg]
RAB-400 | 90 | 430 | 810 | 400 | 350
RAB-500 | 100 | 600 | 1.100 | 500 | 850
RAB-630 | 100 | 600 | 1.100 | 630 | 850
RAB-800 | 90 | 2.200 | 3.900 | 800 | 1.200

Особенности

• Прямой привод с торк‑мотором для безлюфтной работы и высокой динамики
• Подшипники с обеих сторон для повышенной жёсткости и повторяемости
• Водяное охлаждение моторов для экстремальных ускорений и высоких номинальных/пиковых моментов
• Высокорезолюционные энкодеры достигают точности до ±5 угловых секунд
• Различные диаметры столов и грузоподъёмности для разных задач обработки
• Гибкие опции адаптации для интеграции в станочные комплексы

Технические характеристики

• Название серии: RAB
• Точность: до ±5 угловых секунд (при использовании высокорезолюционных энкодеров)
• Тип привода: прямой привод (торк‑мотор), водяное охлаждение
• Макс. пиковый момент (серия): 3 900 Nm (RAB-800)
• Примеры непрерывных моментов: 430 Nm (RAB-400), 600 Nm (RAB-500 / RAB-630), 2 200 Nm (RAB-800)
• Примеры макс. скоростей оси: 90 1/min (RAB-400 / RAB-800), 100 1/min (RAB-500 / RAB-630)
• Доступные диаметры столов: 400 mm, 500 mm, 630 mm, 800 mm
• Макс. грузоподъёмность: 350 kg (RAB-400), 850 kg (RAB-500 / RAB-630), 1 200 kg (RAB-800)
• Типичные пиковые моменты: 810 Nm (RAB-400), 1 100 Nm (RAB-500 / RAB-630), 3 900 Nm (RAB-800)
