Насосная система модели PS-150 предназначена для создания гидравлического давления до 150 000 фунтов на кв. дюйм с помощью гидравлического насоса с пневматическим приводом и интенсификатора. Интенсификатор с соотношением 10 к 1 подробно показан на странице 73. Эта система полностью готова к работе и требует только подключения подачи воздуха с давлением около 80 фунтов на квадратный дюйм.

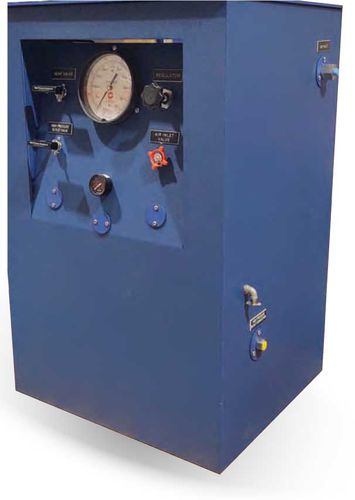

Стальная консоль имеет ширину 26", глубину 24", высоту 40" и включает ручные клапаны, воздушный регулятор, фильтр и лубрикатор, воздушный манометр, манометр высокого давления, резервуар, масляный фильтр, насос (0-16 000 psi), соответствующие трубки высокого давления и фитинги.
Манометр 0-20 000 psi подключен к стороне низкого давления интенсификатора, имеющей соотношение 10 к 1. Таким образом, давление на стороне высокого давления интенсификатора определяется путем умножения показаний манометра на 10. Небольшое отклонение должно быть допущено для трения сальника интенсификатора.
При закрытых клапанах "A" и "B" гидравлический насос с пневматическим приводом нагнетает давление в системе до 16 000 фунтов на кв. дюйм, и поршень интенсификатора автоматически устанавливается в конце хода под низким давлением. При закрытых клапанах "A" и "C" открывается клапан "B", чтобы насос мог нагнетать давление в конце усилителя низкого давления. Таким образом, жидкость в конце интенсификатора высокого давления находится под давлением в соотношении 10 к 1. Если интенсификатор достигает конца своего хода до достижения желаемого давления, интенсификатор может быть использован повторно. Производительность интенсификатора составляет приблизительно 1,2 кубических дюйма за ход.
---
