Системы газовых бустеров моделей GBS-30 и GBS-60 полностью укомплектованы и готовы к работе. Все, что требуется, это подача воздуха для насоса (около 70 фунтов на кв. дюйм) и имеющийся в продаже контейнер со сжатым газом

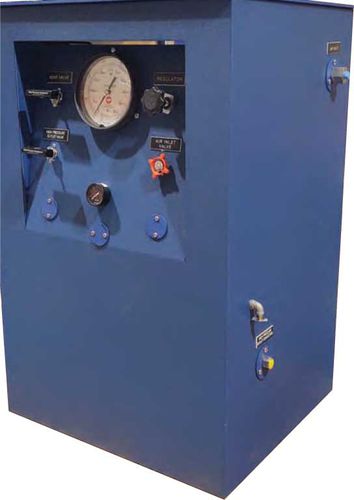

Стальная консоль имеет ширину 26", глубину 24", высоту 40" и включает в себя ручные клапаны, регулятор воздуха, фильтр и лубрикатор, воздушный манометр, манометр высокого давления, резервуар, масляный фильтр, насос, газовый бустер и соответствующие трубки высокого давления и фитинги
Управление осуществляется с помощью гидравлического насоса с пневматическим приводом, который подает давление на один конец газового бустера, а затем сжимает газ в противоположном конце бустера. Для этого открывается впускной клапан, чтобы позволить газу заполнить газовый конец бустера. Для обеспечения потока газа только в одном направлении предусмотрены обратные клапаны. Когда клапан выпуска газа открыт, гидравлический насос приводится в действие, чтобы создать давление в гидравлической части бустера. Таким образом, газ сжимается в бустере. Если требуемое давление не достигнуто к концу хода, газовый бустер можно легко использовать повторно для дополнительных ходов
Обратите внимание, что манометр в этих системах подключен к гидравлической стороне бустера. На модели GBS-30, имеющей соотношение 1 к 1, давление в газовой части бустера считывается напрямую. Модель GBS-60 имеет соотношение 30 к 1, и манометр, соответственно, показывает показания, равные одной тридцатой (1/30) от фактического давления в газовой части бустера. Дополнительный манометр может быть подсоединен к газовому концу бустера для получения прямых показаний давления газа
Детали газовых бустеров показаны на лицевой стороне страницы 117. Эти системы не должны использоваться с водородом или кислородом.
---
