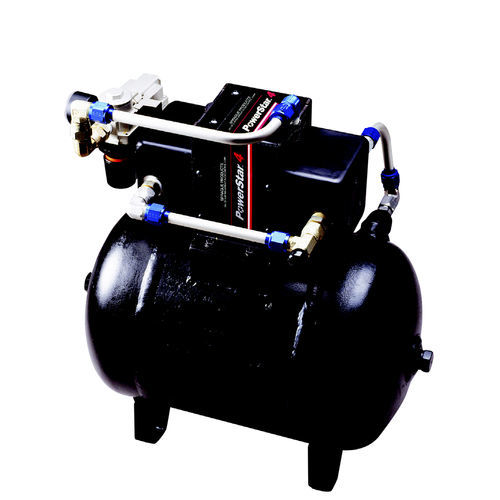

Пневмоусилитель

Сплошные линии показывают приблизительные расходы при различном давлении воздуха в движущей среде. Пунктирные линии показывают расход воздуха в scfm. Все воздушные усилители с воздушным приводом будут работать на малых объемах воздуха при условии, что подача воздуха достаточна для преодоления незначительных внутренних утечек и работы воздушного селекторного клапана в секции воздушного двигателя. Примечание: Большинство воздушных компрессоров производят 4-5 scfm сжатого воздуха на лошадиную силу при 100 psi. Например, при подаче воздуха под давлением 100 фунтов на квадратный дюйм (6,8 бар) воздушный усилитель потребляет 30 scfm при рабочем давлении 200 фунтов на квадратный дюйм (14 бар) и производит выходной поток 3,5 scfm. *Примечание: для применения при давлении свыше 450 фунтов на квадратный дюйм (31,5 бар) проконсультируйтесь с заводом-изготовителем. Примечание: условия срыва на двухсторонних агрегатах лучше всего достигаются при регулировании давления в пневмодвигателе на 10% ниже, чем давление предварительной зарядки. Примечание: большинство воздушных компрессоров производят 4-5 scfm сжатого воздуха на лошадиную силу при давлении 100 psi. Например, при подаче воздуха 100 фунтов на квадратный дюйм (6,8 бар) воздушный усилитель потребляет 30 scfm при рабочем давлении 200 фунтов на квадратный дюйм (14 бар) и производит выходной поток 3,5 scfm. Примечание: для применения при давлении свыше 450 фунтов на кв. дюйм (31,5 бар) проконсультируйтесь с заводом. Примечание: условия срыва в двухсторонних устройствах лучше всего достигаются при регулировании давления в пневмодвигателе на 10% ниже, чем давление предварительной зарядки. Воздушный усилитель PowerStar™ 4 развивает высокое выходное давление за счет применения принципа дифференциальных зон. Поршень пневмодвигателя большой площади (приводимый в движение воздухом при низком давлении 10-125 фунтов на кв. дюйм) приводит в движение воздушный поршень малой площади, который усиливает входящее давление воздуха.
