Анализатор для телекоммуникационных сетей NANL-B500G-RE

переноснойцифровойдля контроля

Обзор

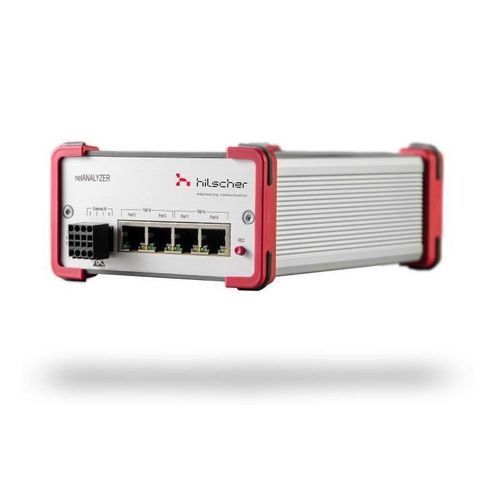

netANALYZER NANL-B500G-RE — портативный пассивный анализатор для сетей Ethernet реального времени. В комплект входит оборудование для захвата (автономный корпус) и Windows‑программа для анализа netANALYZER Scope. Оборудование записывает телеграммы с высокоточной временной меткой и совместимо с ПО третьих сторон, например Wireshark, для протокольного анализа.

Ключевые возможности

• Комплексный анализ для систем Ethernet реального времени (PROFINET, EtherNet/IP, EtherCAT, POWERLINK, Sercos, Modbus/TCP)
• Пассивный TAP‑захват, не влияющий на сеть и ПЛК
• Интуитивная графическая аналитика в netANALYZER Scope (виды в стиле осциллографа для значений процесса, загрузки сети и джиттера)
• Списки станций, аварии, значения процессов, измерение загрузки сети и джиттера телеграмм
• Непрерывная запись с настраиваемыми триггерами; кнопка REC для автономного захвата в полевых условиях

Детали описания
NANL-B500G-RE поддерживает автономную работу без ПК: кнопка REC обеспечивает мгновенную запись на месте. Расширенные триггерные функции позволяют длительное размещение в составе оборудования: при срабатывании триггера устройство создаёт снимки телеграмм для последующего анализа в netANALYZER Scope. Четыре цифровых входа позволяют коррелировать события с захватами.

Поддерживаемые протоколы

• Ethernet
• Sercos Master / Slave
• PROFINET IO‑Controller / IO‑Device
• EtherNet/IP Scanner / Adapter
• EtherCAT Master / Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server / Client

Технические данные (кратко)
Наименование продукта: NANL-B500G-RE
Артикул: 7313.100
Описание: портативное устройство netANALYZER с гигабитным Ethernet‑uplink для Ethernet реального времени и сетей 10/100BASE‑TX (автономное устройство)
Функция: пассивный анализатор RT‑Ethernet; захват входящих Ethernet‑фреймов и данных канала связи; захват событий с 4 цифровых входов
Напряжение питания: 24 V DC ±6 V DC
Типичный ток: 700 mA при 24 V
Типичное энергопотребление: 16.8 W
Разъём питания: COMBICON 3‑контактный или альтернативный цилиндрический разъём (макс. длина кабеля 3 м при альтернативном использовании)
Интерфейс ПК / uplink: гигабитный Ethernet RJ45 (1 Gb/s)
Хранение захватов: USB 2.0 (внешний HDD/флеш), макс. 500 mA или внешнее питание
Автономный режим: ≈50 % загрузки сети при захвате с TAP
Интерфейсы захвата: 4× RJ45 (2/4 канала связи с интегрированным TAP, полнодуплексный захват)
Цифровые I/O: 4× GPIO (3.3 V и 24 V)
Точность таймстемпа/разрешение: ±5 ns / 1 ns
Элементы управления: сетевой выключатель, кнопка REC для активации записи в автономном режиме
Габариты (Д×Ш×В): 115 × 62 × 173 мм
Вес: ≈ 820 г
Рабочая температура: 0 °C … +55 °C
Температура хранения: -10 °C … +70 °C
Влажность: 10 % … 95 % RH, без конденсации
Соответствия: CE, UKCA, RoHS; EMC: EN IEC 61000‑6‑4 / EN IEC 61000‑6‑2

Характеристики / Технические спецификации

• Модель: NANL-B500G-RE
• Артикул: 7313.100
• Форм‑фактор: портативный автономный корпус с гигабитным uplink и 4 портами RJ45 для захвата
• Питание: 24 V DC ±6 V, тип. 16.8 W (700 mA)
• Интерфейсы: 1× гигабитный Ethernet uplink, 4× RJ45 захват, USB 2.0 для хранения, 4× GPIO
• TAP‑возможности: интегрированный TAP на канал для полнодуплексного захвата
• Таймстемп: ±5 ns точность, 1 ns разрешение
• Автономная работа: кнопка REC и триггерная запись снимков
• Габариты и вес: 115 × 62 × 173 мм; ~820 г
• Соответствие: CE, UKCA, RoHS; EMC испытано в соответствии с релевантными стандартами EN
