Система анализа для передачи данных LIC/SCP series

автоматическая

Обзор

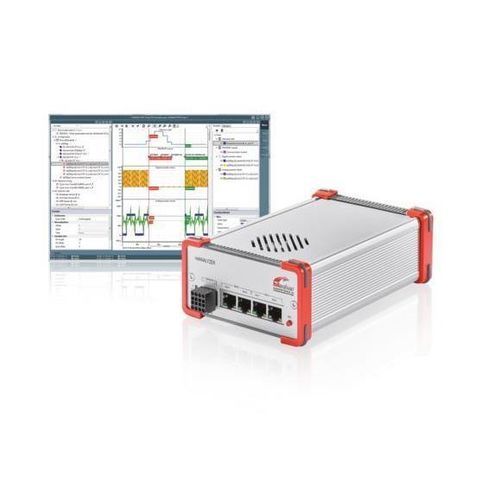

netANALYZER Scope (LIC/SCP) — это программное расширение для инструмента анализа Ethernet netANALYZER, которое автоматически интерпретирует системно‑специфический трафик telegram и отображает передаваемые процессные значения с понятными именами, корректными типами данных и точной временной меткой 10 нс. Процессные значения записываются покадрово (cycle‑by‑cycle), чтобы не терялись важные данные. Инструмент также вычисляет классические метрики netANALYZER: джиттер telegram, время цикла, время пересылки и загрузку сети, и автоматически обнаруживает важные события — аварии или отсутствие telegram с процессными данными. Данные и представления можно группировать или накладывать в осциллографоподобных видах для выявления взаимосвязей от уровня передачи до уровня приложений, что упрощает локализацию неисправностей.

Ключевые возможности

• Автоматическая интерпретация полного системно‑специфического трафика telegram
• Точная временная метка 10 нс для процессных значений
• Покадровая запись процессных значений
• Вычисление показателей: джиттер telegram, время цикла, время пересылки, загрузка сети
• Автоматическое обнаружение событий (аварии, отсутствующие telegram с процессными данными)
• Графические виды в стиле осциллографа с группировкой и наложением значений
• Свободно настраиваемые условия триггера для изоляции спорадических эффектов
• Пассивный анализ (не требует вмешательства в ПЛК или ПО устройств)
• Сохранение и загрузка полных проектов анализа для удалённой проверки экспертами
• Использование без глубоких знаний специфических Ethernet‑технологий (встроенный интеллект интерпретации telegram)

Основные преимущества

• Интуитивно понятный графический интерфейс
• Исключает ручной просмотр больших журналов telegram
• Для базового использования не требуются глубокие знания Ethernet‑технологии
• Комплексные функции триггера
• Сохранение и загрузка проектов анализа для совместной работы

Поддерживаемые протоколы

• Ethernet
• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Информация для заказа (выбор)
Наименование продукта | Артикул | Краткое описание
LIC/SCP | 8582.001 | Расширение netANALYZER Scope, анализ Ethernet процессных данных
LIC/SCP/PN | 8582.030 | Add‑on netANALYZER Scope, PROFINET процессные данные и события
LIC/SCP/QTPN | 8582.031 | Add‑on netANALYZER Scope, PROFINET quicktester
LIC/SCP/ECAT | 8582.040 | Add‑on netANALYZER Scope, EtherCAT процессные данные
LIC/SCP/CVF | 8582.050 | Add‑on netANALYZER Scope, настраиваемое содержимое данных
LIC/NANL/SA | 8582.060 | Add‑on NANL-B500G-RE, автономная работа без PC
LIC/SCP/PCAP | 8582.070 | Add‑on netANALYZER Scope, импорт записей фреймов из других инструментов
LIC/SCP/EIP | 8582.080 | Add‑on netANALYZER Scope, EtherNet/IP процессные данные

Загрузки / Документация (доступно)
Руководства по установке ПО (EN/DE), инструкция по эксплуатации (EN/DE), документация по лицензированию, заметки о выпуске, технический лист, информационный лист.

Технические характеристики

• Разрешение временной метки: 10 нс
• Режим записи: пассивный, покадровая фиксация процессных значений
• Вычисляемые показатели: джиттер telegram, время цикла, время пересылки, загрузка сети
• Обнаружение событий: обнаружение аварий, отсутствующих telegram с процессными данными
• Триггирование: свободно настраиваемые условия триггера
• Виды анализа: осциллографоподобные представления с группировкой и наложением
• Взаимодействие: работает независимо от производителя, диагностических интерфейсов или класса производительности устройств
• Управление проектом: сохранение и повторная загрузка полных проектов анализа для удалённого анализа
• Требования к пользователю: использование без глубоких знаний протоколов Ethernet
• Интеграция: расширение для инструмента анализа Ethernet netANALYZER
