Анализатор для сетей NANL-B500G-RE BUNDLE

переноснойцифровойв режиме реального времени

Обзор
netANALYZER — инструмент для простого анализа сетей Ethernet в реальном времени. В комплект входит аппаратная платформа для захвата и записи телеграмм в сети, а также графическое программное обеспечение для Windows с расширенными функциями анализа. С дополнительным модулем netANALYZER Scope можно измерять данные в интуитивном графическом интерфейсе с функциями осциллографа (показания процесса, загрузка сети, события связи, джиттер телеграмм) без влияния на Ethernet-сеть или ПЛК. netANALYZER также может работать в автономном режиме без ПК.

Комплектация набора

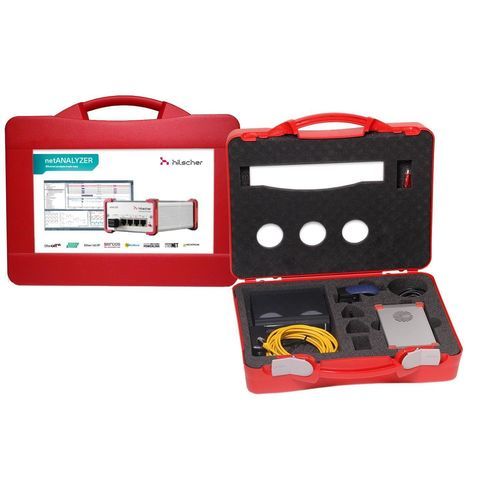

• netANALYZER Box NANL-B500G-RE с блоком питания
• netANALYZER Scope со всеми лицензированными возможностями
• Ethernet-патч-кабель для подключения анализатора
• Транспортный кейс NANL-B500G-RE CASE
• Отвертка для подключения источника питания COMBICON или GPIO

Ключевые особенности

• Полный комплект в прочном кейсе для безопасной транспортировки и хранения
• Включает netANALYZER Box NANL-B500G-RE
• Полностью лицензированное ПО netANALYZER Scope
• Ограниченное эксклюзивное предложение (см. страницу продукта)

Поддерживаемые протоколы

• Ethernet
• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Характеристики / технические данные

• Название продукта: NANL-B500G-RE (портативное устройство с интерфейсом Gigabit Ethernet для ПК для Real-Time Ethernet и сетей 10/100BASE-TX; поддерживает автономную работу)
• Номер детали (ссылка на семейство продуктов на странице): 7313.100 / номер заказа набора 7313.105
• Функция: Пассивный Ethernet-анализатор для систем RT-Ethernet; захватывает входящие Ethernet-кадры и может фиксировать события с четырех цифровых входов
• Напряжение питания: 24 V DC ±6 V DC
• Максимальный ток (типичный): 700 mA (при 24 V)
• Типичное потребление: 16,8 W
• Разъем питания: COMBICON 3-пин (макс. длина кабеля 3 м) или альтернативный цилиндрический разъем (макс. длина кабеля 3 м). Допускается использование только одной альтернативы.
• Система / интерфейс ПК: Gigabit Ethernet RJ45 (UPLINK 1 Gb/s)
• Интерфейс захвата: USB 2.0 (для жесткого диска или флешки), макс. 500 mA или внешнее питание
• Автономный режим: Скорость передачи данных примерно при 50% загрузке сети при захвате с TAP
• Измерительный интерфейс: 4 x RJ45 разъема, сконфигурированы как 2/4 коммутационных канала с интегрированным TAP (TAP A, TAP B), каждый с двумя портами для захвата обоих направлений (всего 4 порта: Port 0 — Port 3)
• Цифровые сигналы: 4× GPIO вход/выход (3.3 V и 24 V) для захвата цифровых сигналов или запуска выходов
• Точность/разрешение метки времени: ±5 ns точность, 1 ns разрешение
• Элементы управления: Включатель питания и кнопка REC для активации записи данных в автономном режиме
• Температура окружающей среды (эксплуатация): 0 °C до +55 °C (обдув во время измерения: 0.5 m/s)
• Температура окружающей среды (хранение): -10 °C до +70 °C
• Влажность: 10 % … 95 % относительной влажности, без конденсации
• Степень загрязнения: Применение во среде с степенью загрязнения 2
• Высота над уровнем моря: 0 m … 2000 m
• Габариты устройства (Д × Ш × В): 115 × 62 × 173 mm
• Вес: прибл. 820 g
• Соответствие / RoHS: Соответствует RoHS; имеются маркировки CE и UKCA
• Нормы ЭМС (выборочно): Эмиссия EN IEC 61000-6-4:2019; Помехоустойчивость EN IEC 61000-6-2:2019; ESD ±8 kV воздух / ±6 kV контакт; Излучаемое РЧ 80–1000 MHz & 1,0–2,7 GHz (10 V/m) и т.д.
