Распредустройство частоты SLVA

трехфазовоепеременный токнизкого напряжения

Описание продукта

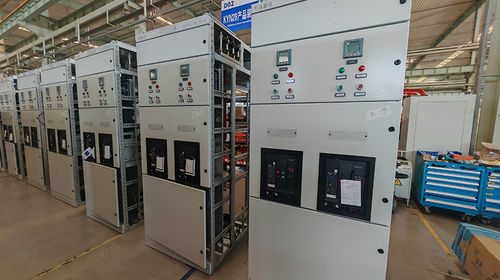

Низковольтный шкаф SLVA — стандартизированное по State Grid встроенное низковольтное распределительное устройство для трёхфазной сети 50 Hz. Номинальное изоляционное напряжение 690 В, номинальное рабочее напряжение 400 В, диапазон номинального тока 1600–2500 А, приводная способность отключения короткого замыкания 50–65 кА. Шкаф выполнен в модульной конструкции с фиксированными перегородками, компактной компоновкой, позволяющей разместить множество функциональных блоков на небольшой площади. Широко применяется на электростанциях, подстанциях, в промышленных и горнодобывающих предприятиях, офисных и гостиничных зданиях, городских объектах для распределения энергии, централизованного управления электродвигателями и компенсации реактивной мощности.

Основные технические параметры

• Номинальный ток горизонтальной шины: 1250 / 2000 / 2500 А
• Короткосрочная выдерживаемая токовая нагрузка горизонтальной шины: ≥35 / ＞50 / ≥65 кА
• Номинальный ток вертикальной шины: 1250 / 1600 А
• Короткосрочная выдерживаемая токовая нагрузка вертикальной шины: ≥35 / ≥40 кА
• Испытательное напряжение частоты сети: главный контур (главный выключатель и горизонтальная шина) между фазами и фаза‑земля 2,2 кВ (без пробоя/пробоя с ионизацией); вспомогательные цепи, связанные с главным контуром 1,89 кВ (без пробоя); изоляционные детали и изолированные рукоятки, обёрнутые металлической фольгой, относительно токоведущих частей 2,835 кВ (без пробоя)
• Электрический воздушный зазор: главный контур (включая главный выключатель и рамный выключатель) ≥14 мм (соответствует Uimp = 12 кВ); корпусной автоматический выключатель ≥8 мм (Uimp = 8 кВ); другие вспомогательные управляющие цепи ≥1,5 мм
• Длина пути утечки: главный контур (включая главный выключатель и рамный выключатель) ≥16 мм (соответствует Uimp = 1000 В); корпусной автоматический выключатель ≥12,5 мм (Uimp = 800 В); другие вспомогательные цепи ≥4 мм
• Степень защиты: шкаф IP4X, вентиляционные отверстия IP3XD, верхняя часть шкафа IP3X
• Сопротивление изоляции: >10 MΩ
• Сопротивление заземления: дверь приборного отсека до основного заземляющего пункта ≤100 MΩ, передняя дверь до основного заземляющего пункта ≤100 MΩ, монтажная рама выключателя до основного заземляющего пункта ≤100 MΩ, задняя дверь до основного заземляющего пункта ≤100 MΩ, монтажная рама клеммной колоды до основного заземляющего пункта ≤100 MΩ
• Габаритные размеры (Ш × Г × В, без дверей): Шанхай компактный 500 × 800 × 2200 мм; Шанхай универсальный 900 × 800 × 2200 мм; State Grid компактный 700/900 × 800 × 2200 мм; State Grid универсальный 800/1000 × 800 × 2200 мм

Особенности / Технические характеристики

• Предназначен для трёхфазной сети AC 50 Hz
• Номинальное изоляционное напряжение: 690 В; номинальное рабочее напряжение: 400 В
• Диапазон номинального тока: 1600 A–2500 A
• Возможность отключения короткого замыкания: 50 kA–65 kA
• Модульная конструкция с фиксированными перегородками для эффективного использования пространства
• Области применения: электростанции, подстанции, промышленные предприятия, здания, муниципальные системы низковольтного распределения
• Различные варианты шин и уровней выдерживаемого тока/напряжения для соответствия региональным и нормативным требованиям
