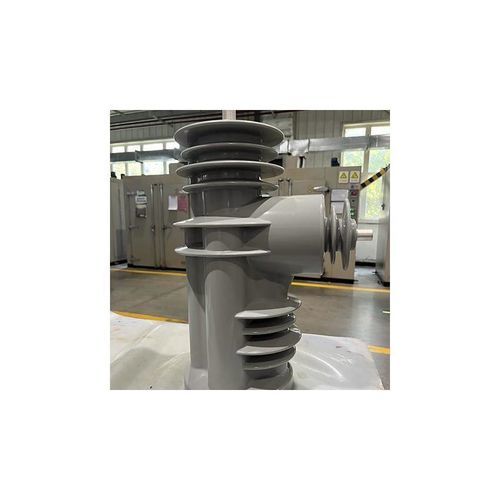

Проход для трансформатора среднего напряжения

Основные характеристики продукта

• Интегрированный первично-вторичный изолятор объединяет датчик напряжения, датчик тока и модуль питания в стойке, обеспечивая компактную интегрированную конструкцию.
• Используется широко применяемая модульная конструкция с задней установкой: датчик напряжения и блок питания имеют единые размеры и внешний вид, хорошую взаимозаменяемость и простой заменяемый модуль; высокий выход годных при литье изоляторов.
• Датчик напряжения выполнен по схеме емкостного делителя, без ферромагнитного резонанса, высокая точность и хорошая согласованность.
• Датчик тока использует схему LPCT с двойной обмоткой и независимым синтезом нулевой последовательности; точность соответствует требованиям стандарта State Grid класса 1S.
• Встроенное экранирование выравнивания потенциалов обеспечивает отличные изоляционные характеристики; частичные разряды на одном изоляторе <3 пК (1.2Ur), по узлу в целом <10 пК (1.2Ur).

Основные технические параметры
Номинальное соотношение напряжений: фазное напряжение: (10kV/√3)/(3.25V/√3); нулевая последовательность: (10kV/√3)/(6.5V/3)
Класс точности: фазное напряжение: 0.5; нулевое напряжение: 3P
Номинальная нагрузка: 2 MΩ ±5%
Номинальное трансформационное соотношение: фаза: 600A/1V; нулевая последовательность: 20A/0.2V
Номинальное первичное напряжение: 10/√3 кВ (емкостный блок питания)
Выходное напряжение вторичной стороны: DC27V
Потребляемая мощность блока питания: 6W–8W

Особенности / Технические характеристики

• Интеграция датчика напряжения, датчика тока и модуля питания для компактной, унифицированной конструкции.
• Модульная конструкция с задней установкой обеспечивает простоту обслуживания и высокую взаимозаменяемость.
• Измерение напряжения через емкостный делитель для стабильной работы и высокой точности.
• Измерение тока по схеме LPCT с двойной обмоткой, соответствует точности 1S по стандарту State Grid.
• Встроенное экранирование выравнивания потенциалов обеспечивает превосходную изоляцию и низкий уровень частичных разрядов.
