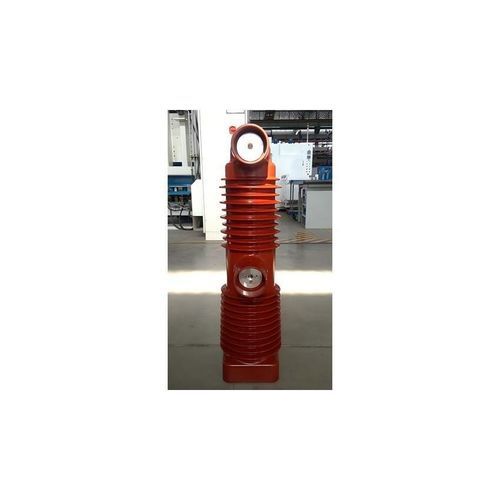

Вакуумный выключатель из эпоксидной смолы JZDNвакуумного выключателявакуумного выключателя
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Другие характеристики
- из эпоксидной смолы, вакуумного выключателя
- Напряжение
40,5 kV
- Ток
МИН.: 1 250 A
МАКС.: 2 500 A
Описание
Основные характеристики продукта
Основные технические параметры
Модель / спецификации
- Превосходные изоляционные свойства:
- Интегральная заливка: вакуумная дугогасительная камера и основные проводники полностью заключены в высокоэффективную эпоксидную смолу, исключая риск поверхностных перекрытий и трекинга загрязнения
- Равномерное распределение электрического поля: конструкция с заливкой оптимизирует и выравнивает поле для повышения диэлектрической прочности
- Высокая диэлектрическая прочность: эпоксидная смола обеспечивает высокий уровень выдерживаемого напряжения
- Защищено от пыли и влаги: полностью герметичная конструкция противостоит пыли, влажности, солевому туману и коррозионным газам, обеспечивая долговременную стабильность изоляции
- Высокая механическая прочность и устойчивость к среде:
- Прочная конструкция: отвержденная эпоксидная структура обладает высокой механической прочностью и жесткостью, выдерживает удары, вибрации и нагрузки
- Работа в суровых условиях: применимо на большой высоте, при высоких/низких температурах и высокой влажности
- Коррозионная стойкость: эпоксидная смола устойчива ко многим химическим веществам
- Миниатюризация и высокая интеграция:
- Компактность: технология заливки устраняет традиционные опоры изоляторов и воздушные зазоры, уменьшая объем полюса и комплектного выключателя
- Упрощенная конструкция: интеграция нескольких функциональных узлов упрощает внутреннее строение выключателя
- Высокая надежность и длительный срок службы:
- Минимальное обслуживание: герметичная конструкция изолирует критические узлы от среды, существенно снижая потребность в обслуживании
- Защита вакуумной дугогасительной камеры: эпоксид защищает керамическую оболочку коммутационного элемента от механических и средовых повреждений
- Стабильность характеристик: электрические и механические параметры остаются стабильными на протяжении всего срока службы
- Отличная стойкость к конденсату: гладкая поверхность с низкой паропроницаемостью уменьшает образование конденсата при изменении влажности
- Оптимизированная проводящая цепь:
- Низкое сопротивление цепи: проводники соединяются до заливки, что обеспечивает надежные контакты и низкое стабильное сопротивление
- Эффективное теплоотведение: конструкция с заливкой в сочетании с внутренними тепловыми путями и внешними охладительными элементами снижает нагрев
- Высокая токопроводящая способность: надежная конструкция проводящей цепи обеспечивает номинальный ток и способность отключения при коротком замыкании
- Экологичность и безопасность:
- Без загрязнений: эпоксидные материалы нетоксичны, производство может соответствовать экологическим требованиям
- Без масла и SF6: вакуумное гашение дуги и твердая изоляция исключают риски, связанные с маслом и SF6
- Удобство установки и обслуживания:
- Модульная конструкция: полюс поставляется модулем для быстрой установки и замены
- Стандартизованные интерфейсы: механические и шкафные интерфейсы разработаны для хорошей взаимозаменяемости
Основные технические параметры
- Номинальное напряжение: 40,5 кВ
- Номинальная частота: 50 Гц
- Номинальный ток: 1250 A – 2500 A
- Рабочая частотная стойкость (1 мин, эффективное): 95 кВ
- Импульсная стойкость к удару молнии (1,2/50 μs, пик): 185 кВ
- Уровень частичных разрядов: ≤5 pC
- Последовательность операций: O-0.3s-CO-180s-CO
- Механические переключения: 10000 циклов (M2)
- Операции отключения при коротком замыкании: 30 раз (E2)
- Давление контактного прижима (номинальное): 3100 ± 200 N
- Начальное контактное давление: 2200 ± 160 N
- Сопротивление цепи при нижнем пределе номинального контактного давления: ≤20 μΩ
- Ход размыкания контактов: 19 ± 1 mm
- Сверхход: 6 ± 2 mm
Модель / спецификации
- Серия моделей: серия JZDN
- Материал заливки: высокопроизводительная эпоксидная смола
- Применяемое оборудование: вакуумные выключатели, шкафные комплектные устройства
- Типичные номиналы: 40,5 кВ; 1250–2500 A (возможно изготовление по заказу)
- Уровень защиты: полностью залитая эпоксидная конструкция
