Материал:
Корпус из стали.
Смотровое стекло из термопласта, полиамида.
Уплотнительное кольцо и плоское уплотнение из резины (нитрильный каучук).
Рефлектор из алюминия.
Болт и шестигранная гайка из стали.
Исполнение:
Корпус, цвет черный, лакированный.
Смотровое стекло, прозрачное, высокопрочное, нестареющее, термостабильное с маслом до 100 °C, с водой до 70 °C.
Рефлектор, цвет белый, лакированный, маркировочные отметки и шкала, цвет черный.
Болт и шестигранная гайка из оцинкованной стали.
Указание:
Указатели уровня масла могут быть представлены как на рисунке или могут монтироваться непосредственно в резьбовые отверстия. Расстояние между крепёжными отверстиями = L1 ±0,5.
Указатели уровня масла предназначены для резервуаров работающих без давления.
Максимальная рабочая температура: 100 °C.
Указание на чертеже:

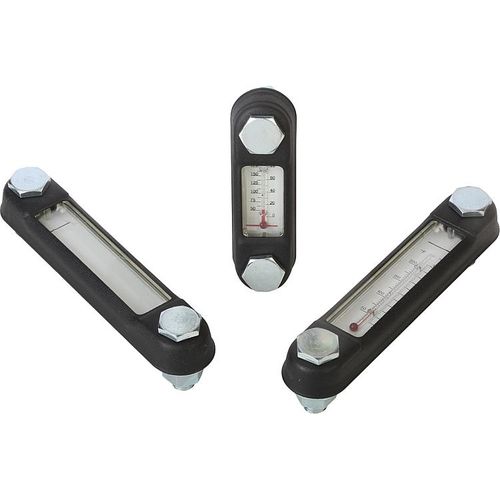

Форма A: без термометра
Форма B: с термометром
1) Плоское уплотнение
2) Уплотнительное кольцо
